Cómo realizar la instalación eléctrica del ventilador de techo (cont.)
3. Realice las conexiones de cables al bloque del
terminal como se muestra en la Figura 4.
PRECAUCIÓN: UNA CONEXIÓN
INCORRECTA
DEL
CABLE PODRÍA DAÑAR ESTE RECEPTOR.
ATTENTION: UNE CONNEXION DE FIL INCORRECTE
PEUT ENDOMMAGER CE RECEPTEUR.
ADVERTENCIA
Verifique que todas las conexiones estén ajustadas,
incluida la conexión a tierra, y que no haya conductores
desnudos visibles en los conectores. No opere el
ventilador hasta que las aspas estén instaladas. Podría
ocasionar ruidos y daños al motor.
Vérifiez que tous les raccordements sont bien serrés, y
compris la mise à la terre, et qu’aucun fil dénudé n’est
visible au niveau des capuchons de connexion.Ne faites
pas fonctionner le ventilateur avant d'avoir installé les
pales. Du bruit et des dommages au moteur pourraient
en résulter.
AVERTISSEMENT
Aditamentos utilizados:
X 7
Conectores
de cable
39

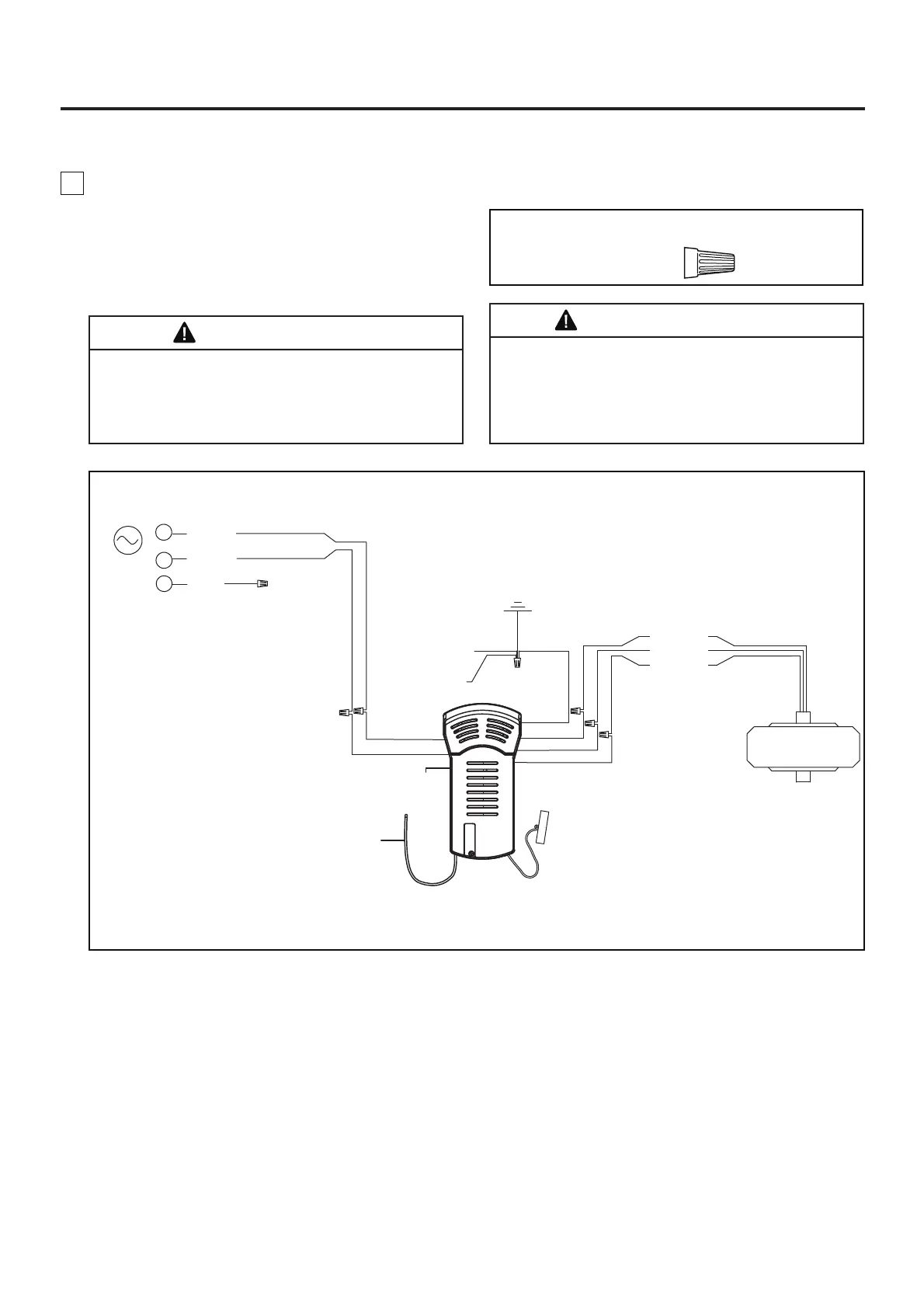

Figura 4
Negro
Negro
Blanco
Blanco
Amarillo
/ Verde (2)
Puesta a tierra
DC de MOTOR
ALIMENTACIÓN
DE CA
Bola para
colgar
Abrazadera
para colgar
L
N
Rojo
Gris
Amarillo
Rojo
Gris
Amarillo
Antena
Negro
Receptor
L1
Rojo
