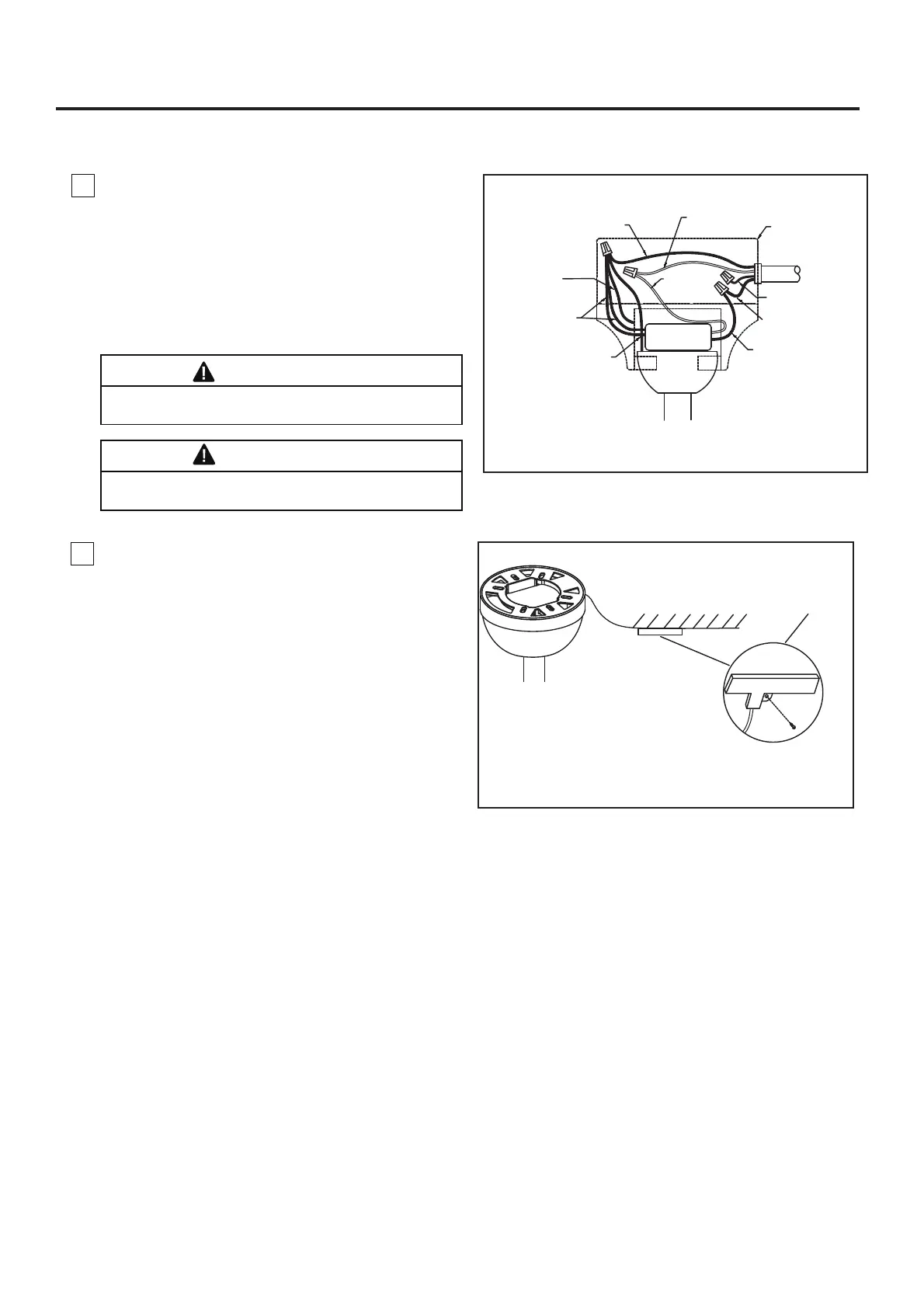

Cómo realizar la instalación eléctrica del ventilador de techo (cont.)
40
Figura 6 (Opcional)
Antena WIFI
Techo
Después de la instalación
Instale la antena WIFI
en el techo usando
un tornillo para madera
5. El receptor tiene una antena Wifi que puede
utilizarse si sufre problemas de rango. (Figura 6)
ADVERTENCIA
Las aspas debe ser instalarse primero antes de
programación
Les lames doivent être installées avant la
programmation.
AVERTISSEMENT
Figura 5
Conductor verde
del suministro
(puesta a tierra)
Conductor verde
del soporte de
suspensión
(puesta a tierra)
Receiver
Conductor blanco
del suministro
Conductor verde
de la bola para
colgar (puesta a tierra)
Caja de salida
homologada
Suministro
eléctrico
Conductor negro
del suministro
Conductor verde
del receptor (2)
(puesta a tierra)
Conductor negro
del receptor
Conductor
blanco
del receptor
Conductor rojo
del suministro
4. Una vez realizadas las conexiones, los cables
deben ser colocados de forma extendida poniendo
el conductor de la toma de tierra y el conductor de
toma de tierra del equipo a un lado de la caja,
colocando el conductor sin toma de tierra en el otro
lado de la caja. gire los conductores hacia arriba y,
con cuidado, colóquelos dentro de la caja de salida;
con los conductores blancos y verdes hacia un lado
y los conductores negros hacia el otro. (Figura 5)
