Ferroli DIVA D C24 - Общий Вид И Основные Компоненты

DIVA D C24
109RU
cod. 3542B920 - Rev 00 - 11/2022
4.2 Общий вид и основные компоненты
7 Вход газа - Ø3/4"
8 Выход воды для ГВС - Ø1/2”
9 Вход воды для ГВС - Ø1/2”
10 Подача в систему - Ø3/4"
11 Возврат из системы - Ø3/4"
14 Предохранительный клапан
22 Горелка
27 Теплообменник
28 Дымовой коллектор
32 Циркуляционный насос системы отопления
36 Автоматический воздухоотводчик
37 Фильтр на входе холодной воды
42 Датчик температуры воды ГВС
44 Газовый клапан
56 Расширительный бак
74 Вентиль для заполнения системы
78 Антинагнетатель
81 Поджигающий/следящий
электрод
95 Распределительный клапан
114 Реле давления воды
126 Термостат дымовых газов
136 Расходомер
145 Манометр
194 Теплообменник воды ГВС
278 Двойной датчик (предохранительный +
температуры воды в системе отопления)

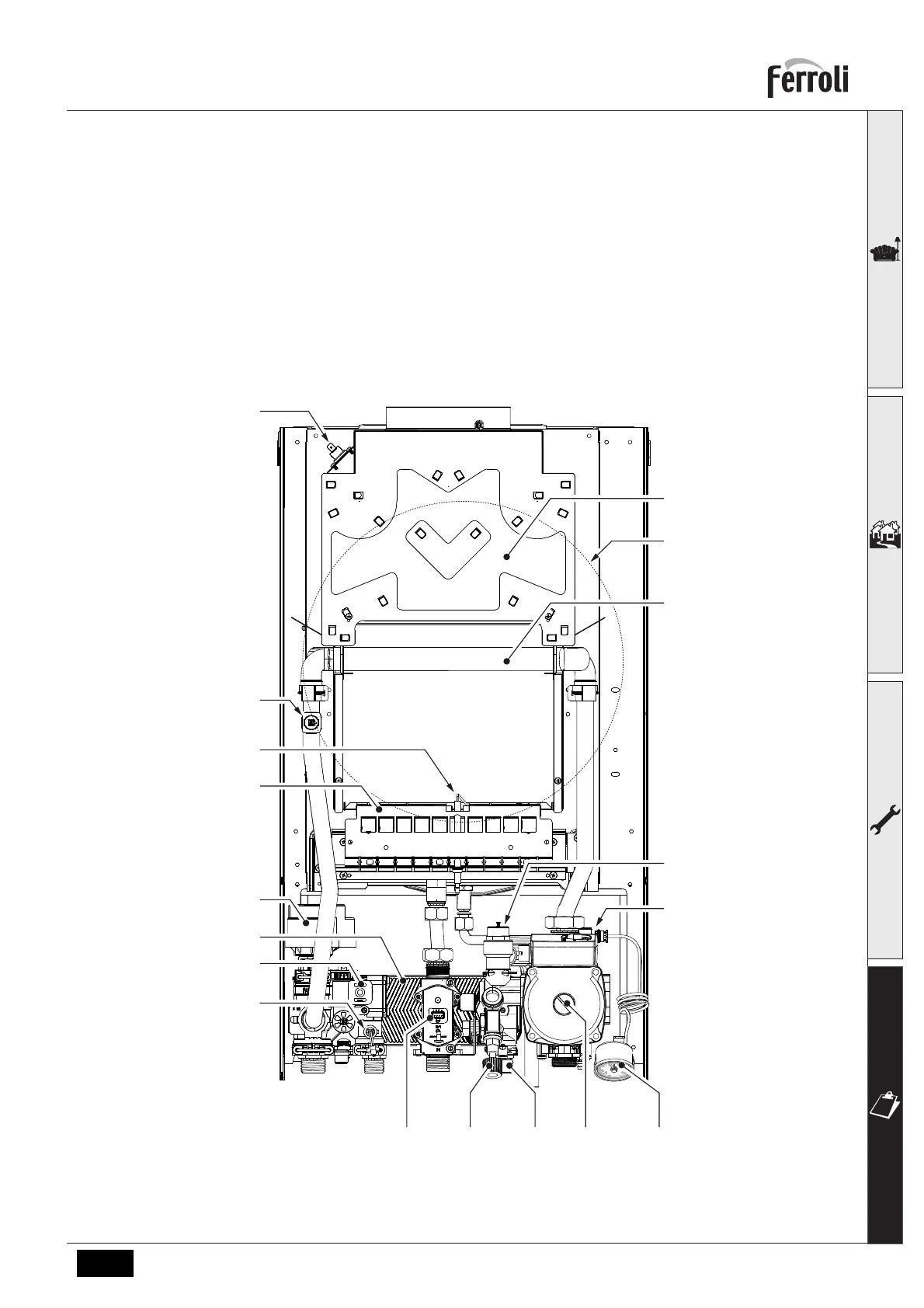

рис. 17- Общий вид - DIVA D C24
78
56
27
126
278
81
22
95
194
42
114
10 8 7
44 74 37 32 145
911
14
36
