DIVA D C24
26 SR
cod. 3542B920 - Rev 00 - 11/2022

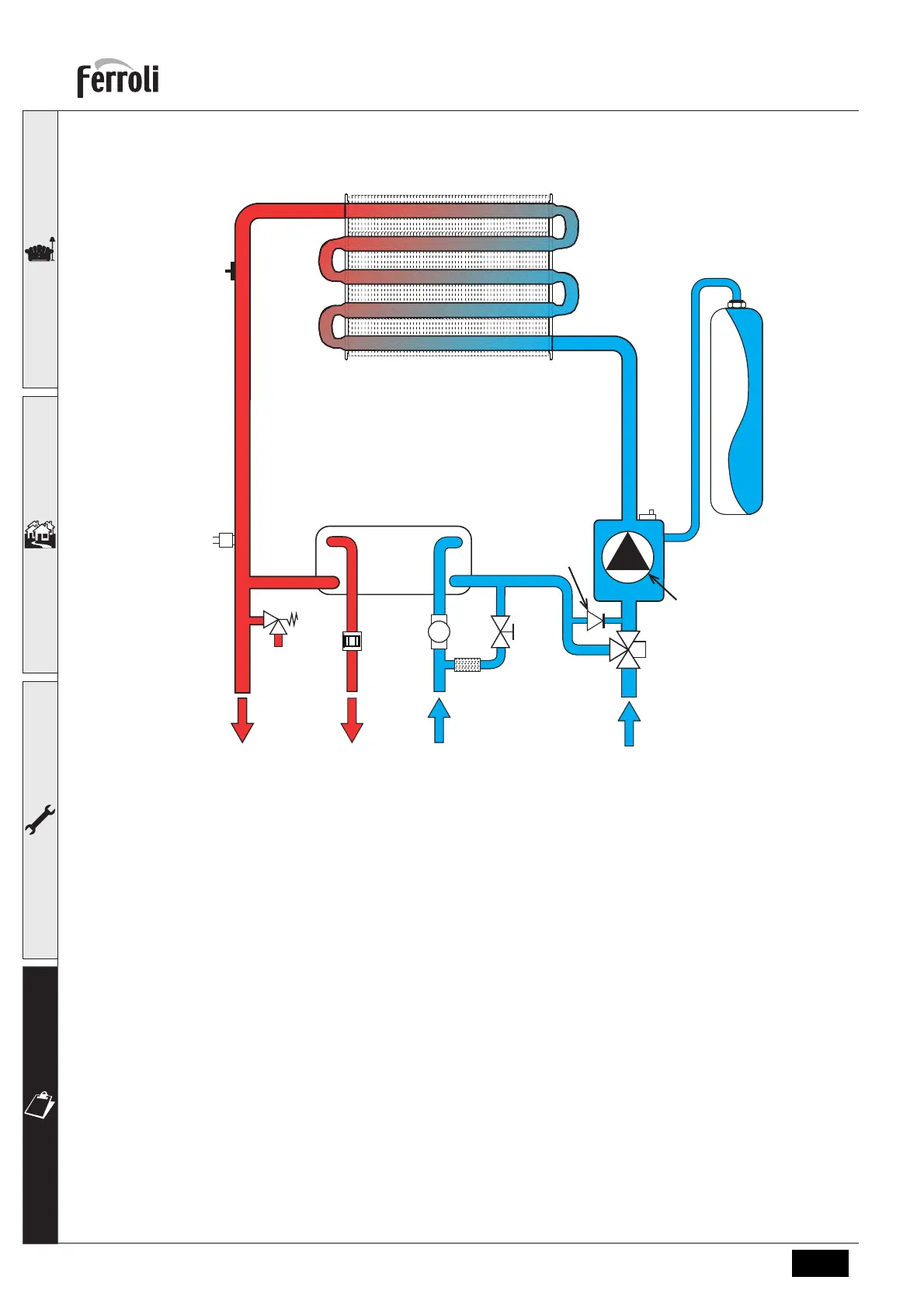

4.3 Хидраулични круг
слика 18- Круг загревања
8 Излаз санитарне воде - Ø 1/2”
9 Улаз санитарне воде - Ø 1/2”
10 Довод система - Ø 3/4”
11 Поврат система - Ø 3/4”
14 Сигурносни вентил
27 Измењивач топлоте
32 Циркулатор грејања
36 Аутоматско одзрачивање
37 Филтер на улазу хладне воде
42 Сензор санитарне температуре
56 Експанзиона посуда
74 Славина за пуњење система
95 Скретни вентил
114 Пресостат воде
136 Флуксометар
194 Измењивач санитарне воде
241 Аутоматски bypass
278 Дупли сензор (безбедност + грејање)
27
278
241
1110 8 9
95
32
56
36
194
42
14
136
74
114
37
