4.3 Гидравлический контур

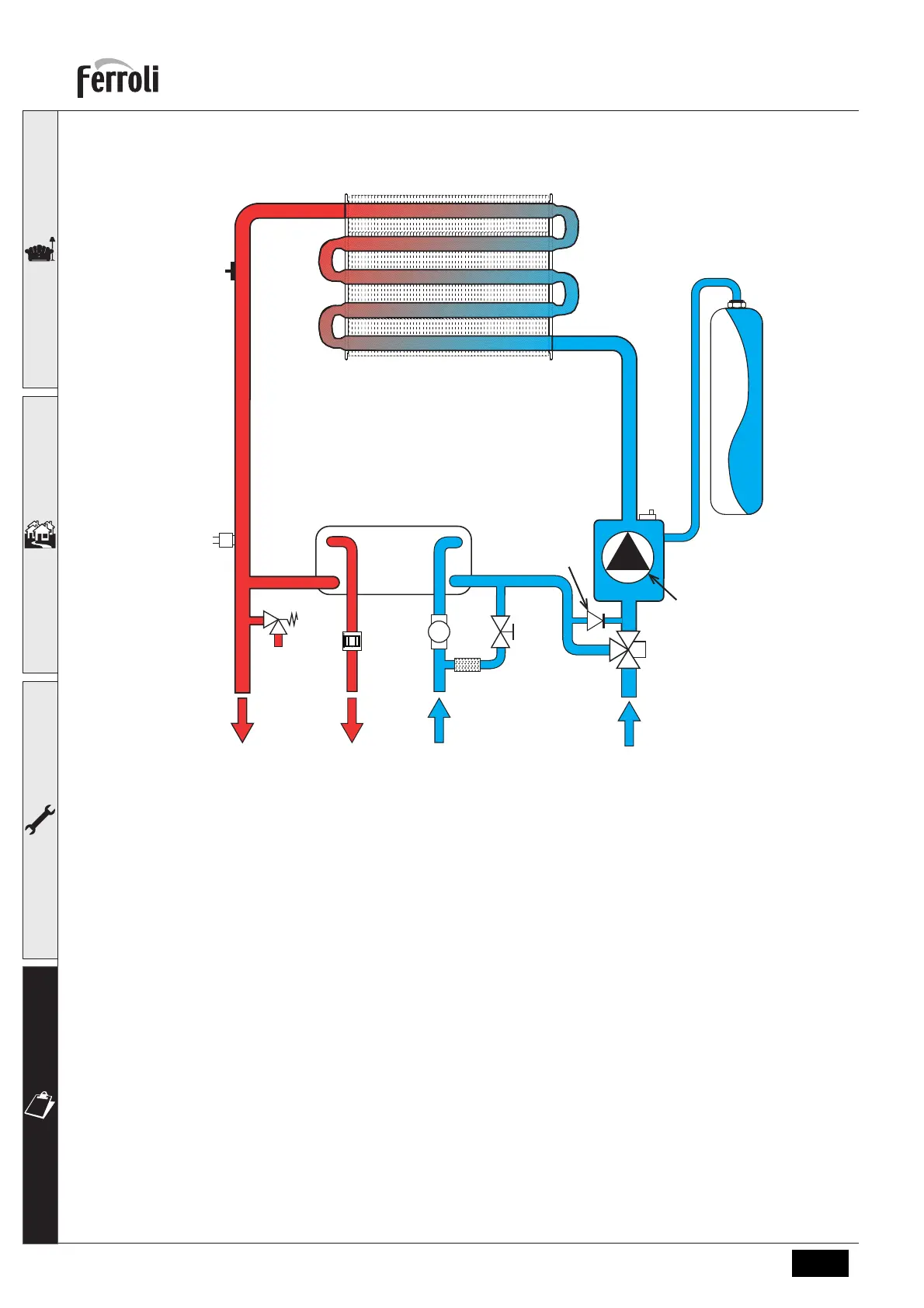

рис. 18- Контур отопления
8 Выход воды для ГВС - Ø1/2”
9 Вход воды для ГВС - Ø1/2”
10 Подача в систему - Ø3/4"
11 Возврат из системы - Ø3/4"
14 Предохранительный клапан
27 Теплообменник
32 Циркуляционный насос системы отопления
36 Автоматический воздухоотводчик
37 Фильтр на входе холодной воды
42 Датчик температуры воды ГВС
56 Расширительный бак
74 Вентиль для заполнения системы
95 Распределительный клапан
114 Реле давления воды
136 Расходомер
194 Теплообменник воды
ГВС
241 Автоматический обводной клапан (байпас)
278 Двойной датчик (предохранительный +
температуры воды в системе отопления)
