4.2 Општи приказ и главне компоненте
7 Улаз гаса - Ø 3/4”
8 Излаз санитарне воде - Ø 1/2”
9 Улаз санитарне воде - Ø 1/2”
10 Довод система - Ø 3/4”
11 Поврат система - Ø 3/4”
14 Сигурносни вентил
22 Горионик
27 Измењивач топлоте
28 Колектор димних гасова
32 Циркулатор грејања
36 Аутоматско одзрачивање
37 Филтер на улазу хладне воде
42 Сензор санитарне температуре
44 Гасни вентил
56 Експанзиона посуда
74 Славина за пуњење система
78 Склоп за спречавање повратка димних гасова
81 Електрода за
паљење и детектовање
95 Скретни вентил
114 Пресостат воде
126 Термостат димних гасова
136 Флуксометар
145 Манометар
194 Измењивач санитарне воде
278 Дупли сензор (безбедност + грејање)

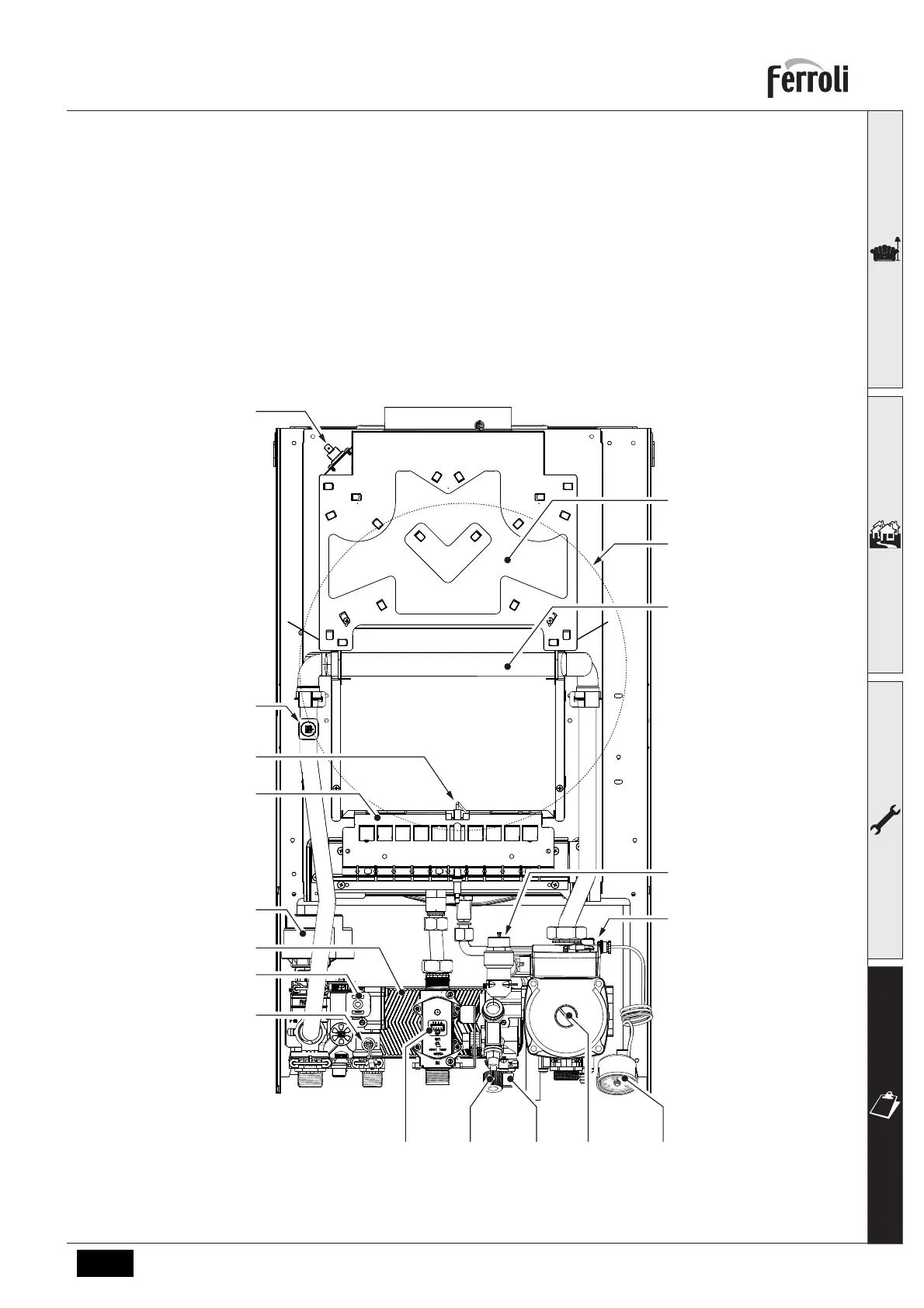

слика 17- Oпшти приказ - DIVA D C24
78
56
27
126
278
81
22
95
194
42
114
10 8 7
44 74 37 32 145
911
14
36
