DIVA D C24
67FR
cod. 3542B920 - Rev 00 - 11/2022

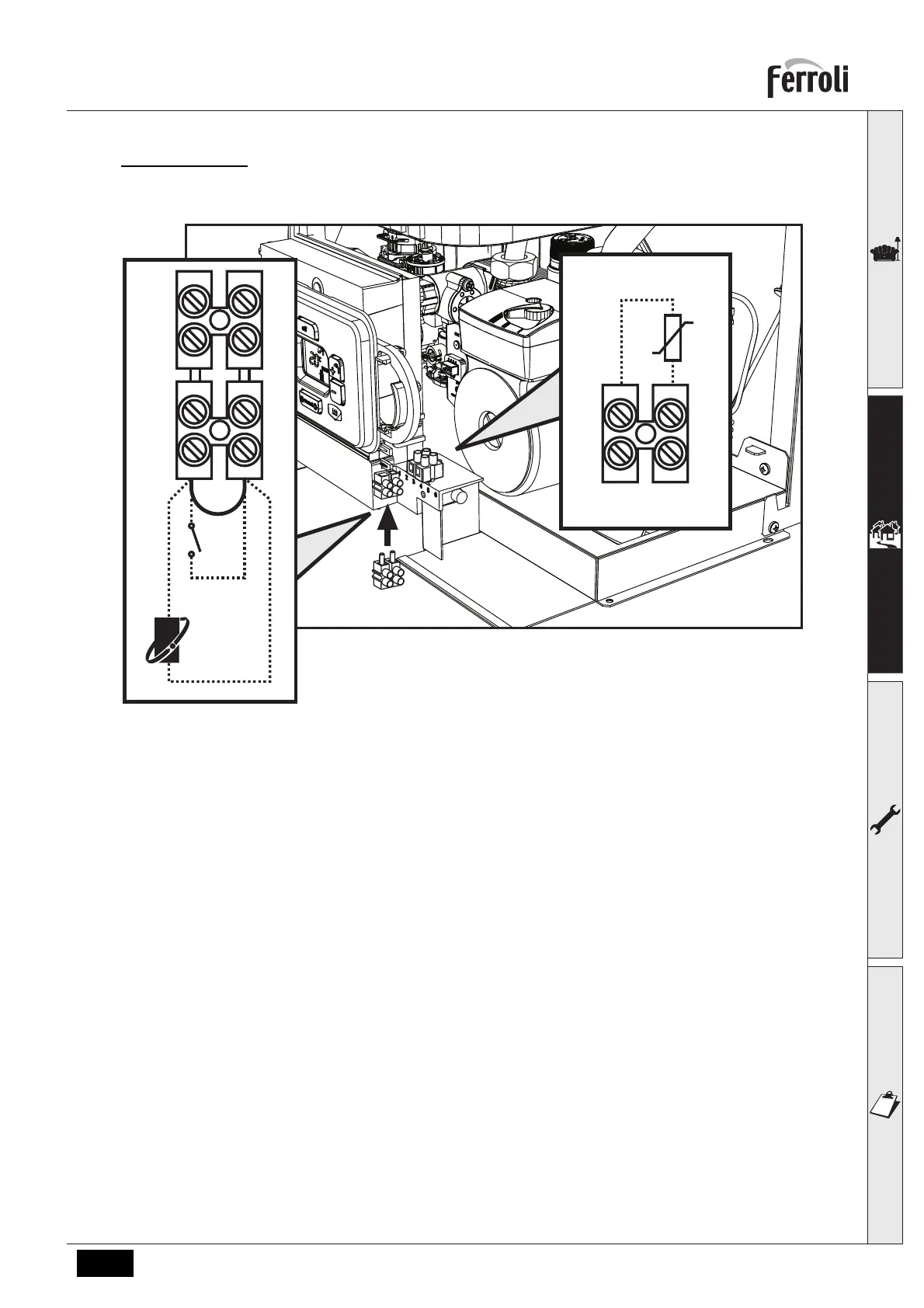

Accès au bornier
Après avoir retiré l'habillage, il est possible d'accéder au bornier électrique. La disposition des barrettes pour les dif-
férentes connexions est reportée dans le schéma électrique au chapitre des données techniques fig. 19.
fig. 10- Accès au bornier
2.6 Conduits d'air/de fumées
Le tube de raccordement du conduit de fumée doit être d'un diamètre non inférieur à la bouche de l'antirefouleur. Le
tronçon vertical doit avoir une longueur non inférieure à un demi-mètre à partir de l'antirefouleur. Le normes en vigueur
devront être respectées pour le dimensionnement et le montage des conduits de fumée, ainsi que du tuyau de raccor-
dement.
B
La chaudière est équipée d'un dispositif de sécurité (thermostat fumées) qui blo-
que le fonctionnement de l'appareil en cas de mauvais tirage ou d'obstruction du
conduit de la cheminée. Ce dispositif ne doit jamais être modifié ou désactivé.
