4.6 Электрическая схема

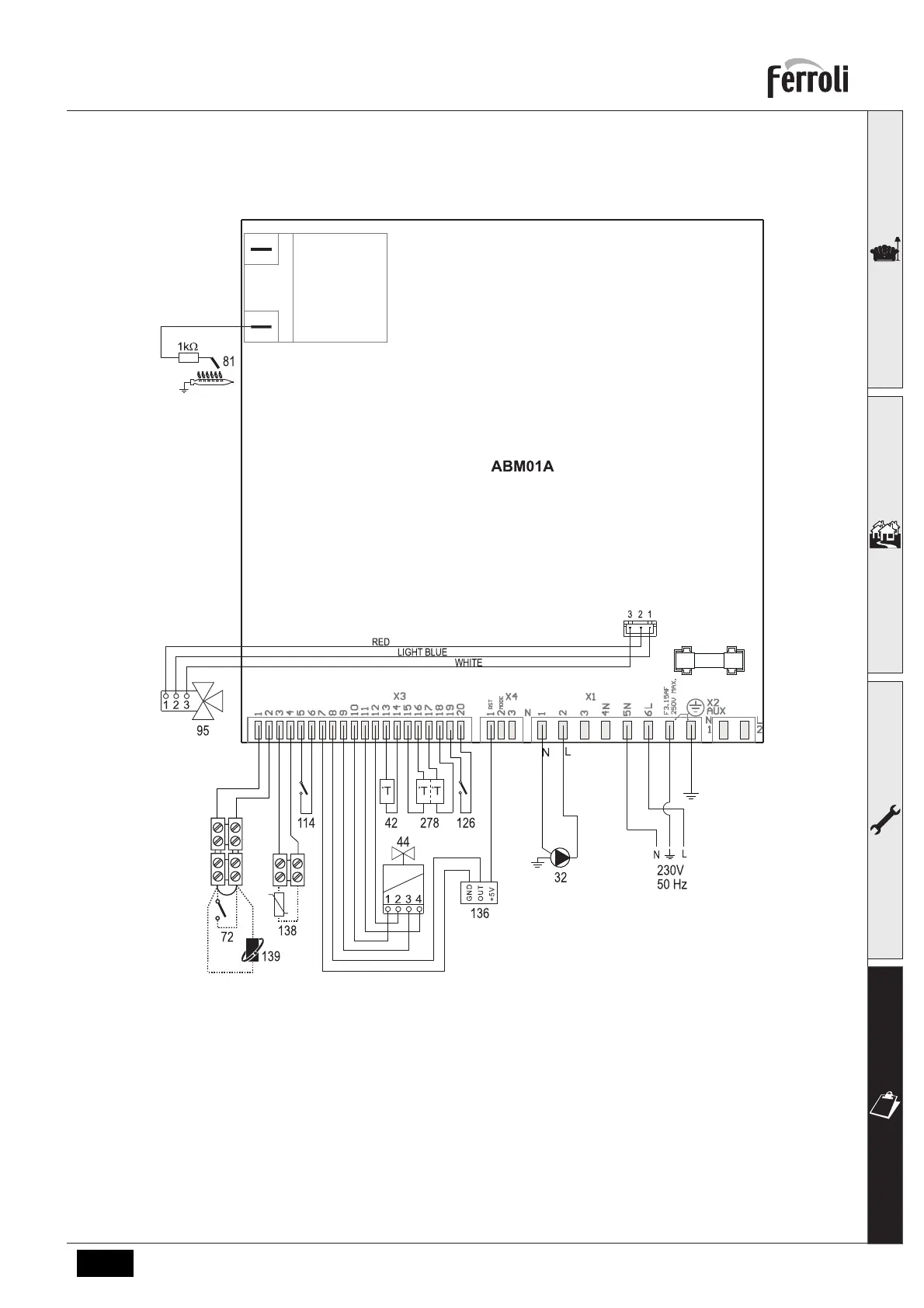

рис. 19- Электрическая схема
A
Внимание: Перед подключением комнатного термостата или устройства ДУ с таймером снимите перемычку на
клеммной колодке.
32 Циркуляционный насос системы отопления
42 Датчик температуры воды в системе ГВС
44 Газовый клапан
72 Комнатный термостат (опция)
81 Поджигающий/следящий электрод
95 Распределительный клапан
114 Реле давления воды
126 Термостат дымовых газов
136 Расходомер
138 Наружный зонд (опция)
139 Пульт дистанционного управления с таймером
(опция)
278 Двойной датчик (предохранительный +
температуры воды в системе отопления)
