4.2 Vue générale et composants principaux
7 Arrivée gaz - Ø 3/4”
8 Sortie eau sanitaire Ø 1/2
9 Entrée eau sanitaire Ø 1/2
10 Départ installation - Ø 3/4"
11 Retour installation - Ø 3/4"
14 Soupape de sécurité
22 Brûleur
27 Échangeur
28 Collecteur des fumées
32 Circulateur circuit chauffage
36 Purgeur d’air automatique
37 Filtre entrée eau froide
42 Capteur de température ECS
44 Vanne de gaz
56 Vase d'expansion
74 Robinet de remplissage installation
78 Antirefouleur
81 Électrode d'allumage et de détection
95 Vanne déviatrice
114 Pressostat eau
126 Thermostat fumées
136 Débitmètre
145 Manomètre
194 Échangeur eau chaude sanitaire
278 Capteur double (sécurité + chauffage)

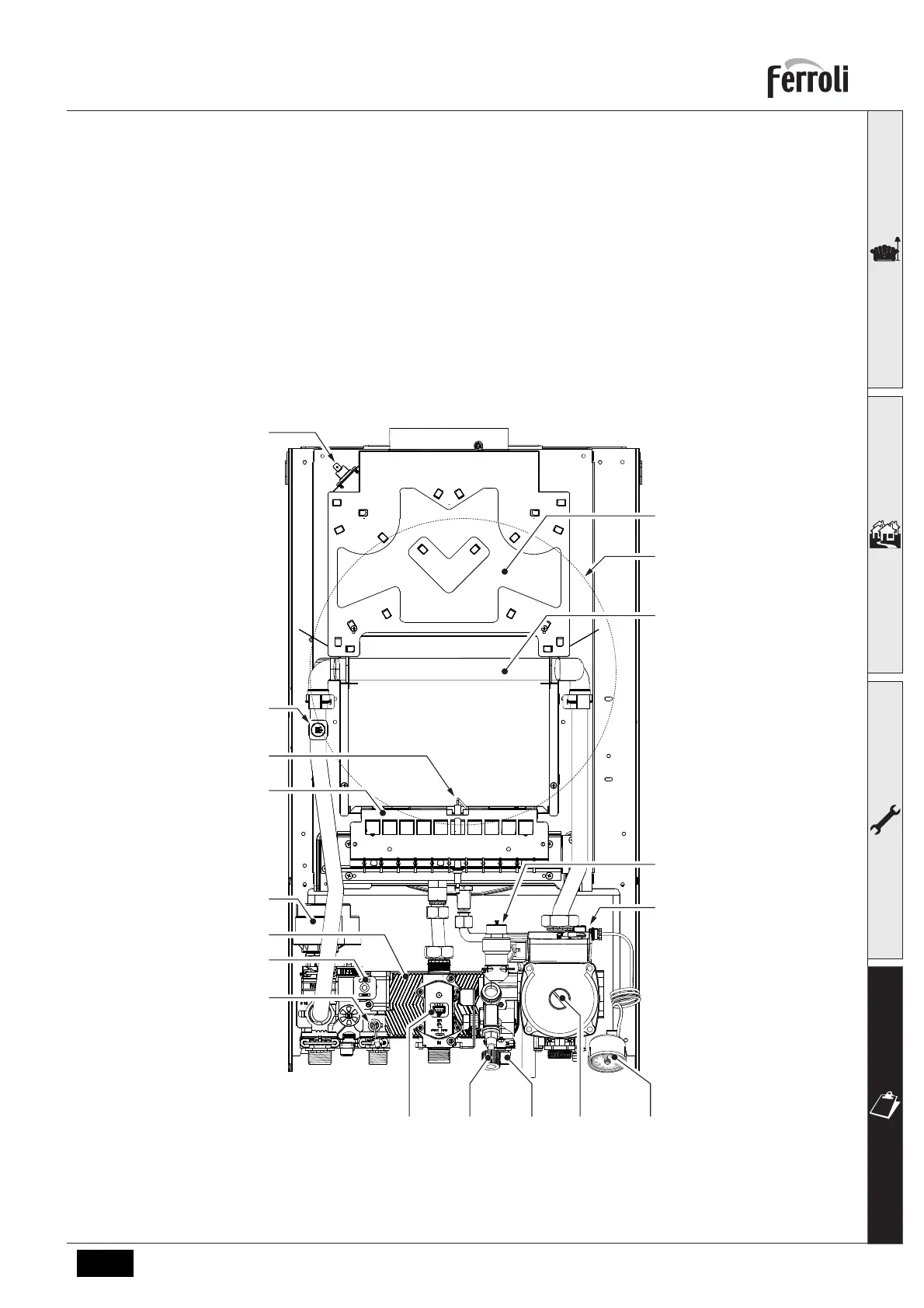

fig. 17- Vue générale - DIVA D C24
78
56
27
126
278
81
22
95
194
42
114
10 8 7
44 74 37 32 145
911
14
36
