DIVA D C24
60 FR
cod. 3542B920 - Rev 00 - 11/2022
1. Consignes d’utilisation
1.1 Introduction
Cher Client,
DIVA D C24 est un générateur de chaleur destiné au chauffage et à la production d’eau chaude sanitaire, classé haut
rendement, fonctionnant au gaz naturel ou G.P.L. et équipé d’un système de contrôle par microprocesseur.
1.2 Tableau des commandes
Panneau

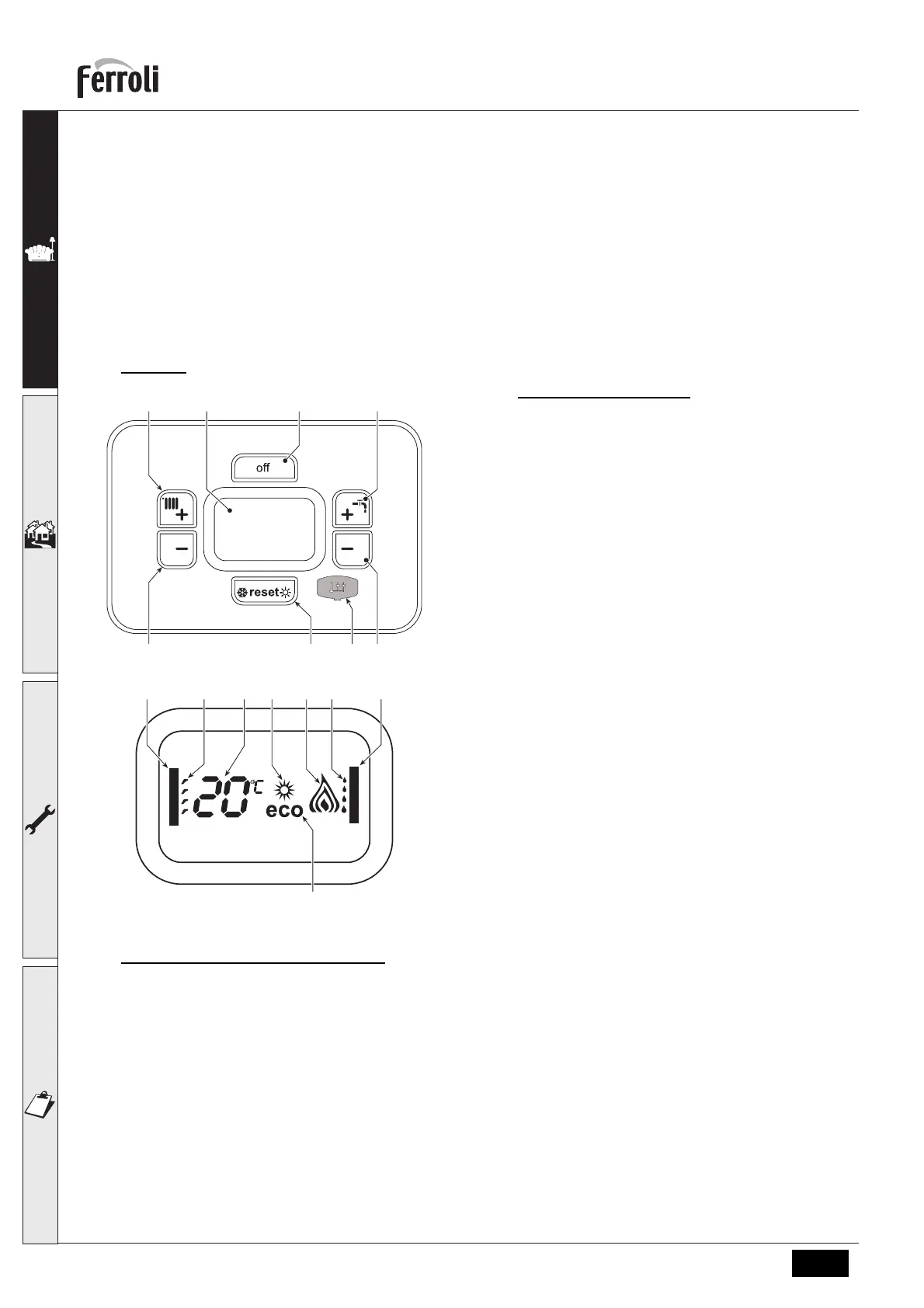

fig. 1- Panneau de contrôle
Légende panneau fig. 1
1 Touche pour diminuer le réglage de la tempéra-
ture de l'eau chaude sanitaire
2 Touche pour augmenter le réglage de l'eau
chaude sanitaire
3 Touche pour diminuer le réglage de la tempéra-
ture de l'installation de chauffage
4 Touche pour augmenter le réglage de la tem-
pérature de l'installation de chauffage
5 Afficheur
6 Touche Réarmement - sélection du mode Été/
Hiver - Menu « Température évolutive »
7 Touche de sélection mode Eco/Confort - on/off
appareil
8 Symbole eau chaude sanitaire
9 Indication du fonctionnement eau chaude sani-
taire
10 Indication fonction Été
11 Indication multi-fonctions
12 Indication fonction Eco (Economy)
13 Indication de la fonction chauffage
14 Symbole chauffage
15 Indication brûleur allumé et niveau de puissance
actuelle
16 Raccordement Service Tool
Indication durant le fonctionnement
Chauffage
En cas de besoin thermique (détecté par le thermostat d'ambiance ou la chronocommande à distance), le symbole 13
clignote.
L'afficheur (rep. 11 - fig. 1) visualise la température actuelle du départ du chauffage et pendant le temps d'attente, l'in-
dication «d2».
En cas de messages continus «d2» réduire le paramètre P01 (puissance d’allumage - Voir tableau 3) jusqu’à un mi-
nimum de 9.
Sanitaire
En cas de besoin d'ECS (détecté par l'ouverture d'un robinet d'eau chaude), le symbole 9 clignote.
L'afficheur (rep. 11 - fig. 1) visualise la température actuelle de sortie eau chaude sanitaire ainsi que l’indication «d1»
pendant le délai d'attente .
1
72
1636
5
11 1510
12
4
14 13 9 8
