Ferroli DIVA D C24 - Diagrammes

DIVA D C24
84 FR
cod. 3542B920 - Rev 00 - 11/2022
4.5 Diagrammes

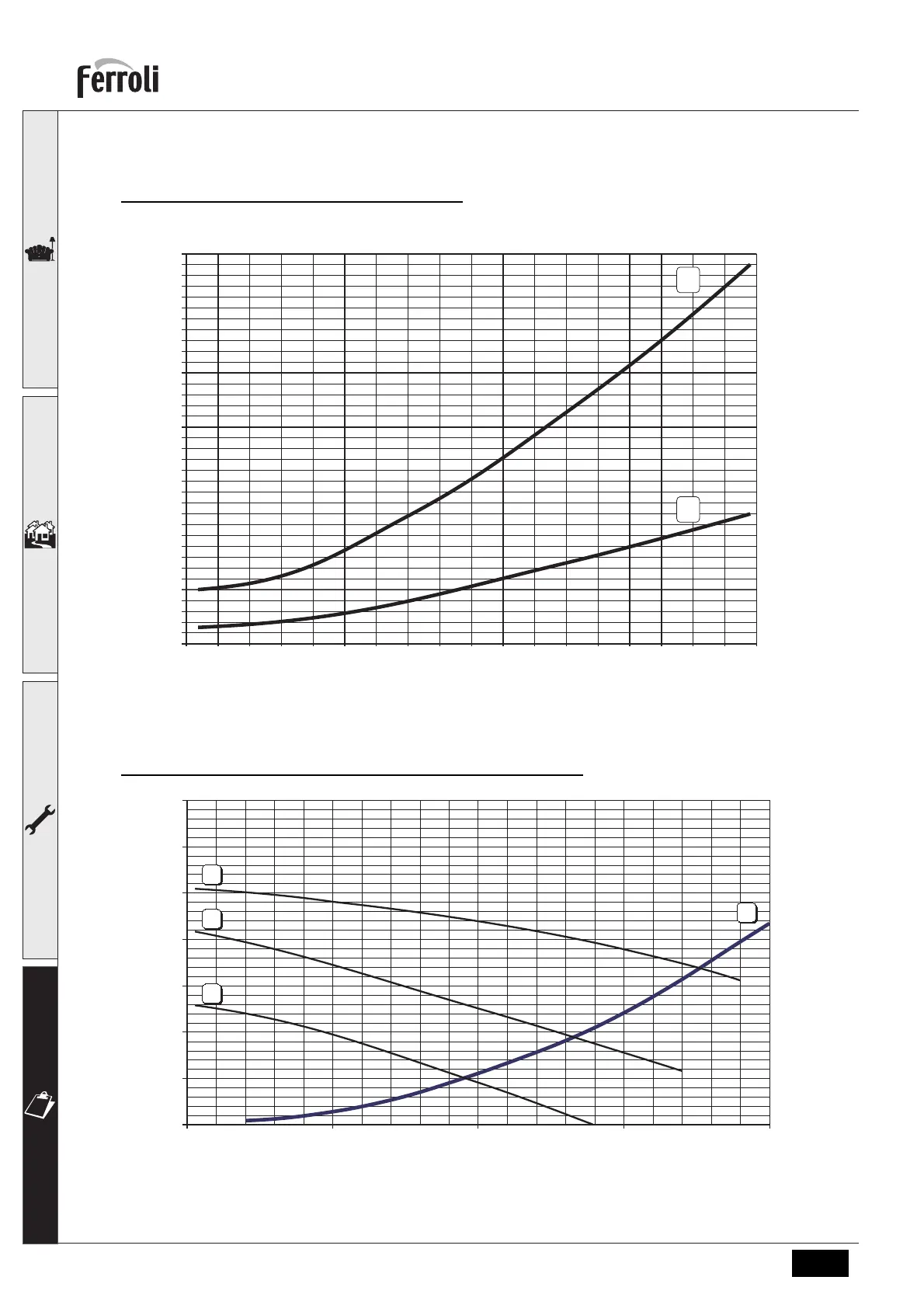

Diagrammes pression - puissance DIVA D C24
A = GPL - B = MÉTHANE
Pertes de charge / hauteur d'élévation circulateurs DIVA D C24
A = Pertes de charge chaudière - 1, 2 et 3 = Vitesse circulateur
A
8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26
35
30
25
20
15
10
5
kW
mbar
B
0
1
2
3
4
5
6
7
0 500 1.000 1.500 2.000
Q [l/h]
H [m H
2
O]
A
3
2
1
