Ferroli DIVA D C24 - Schéma Électrique

DIVA D C24
85FR
cod. 3542B920 - Rev 00 - 11/2022

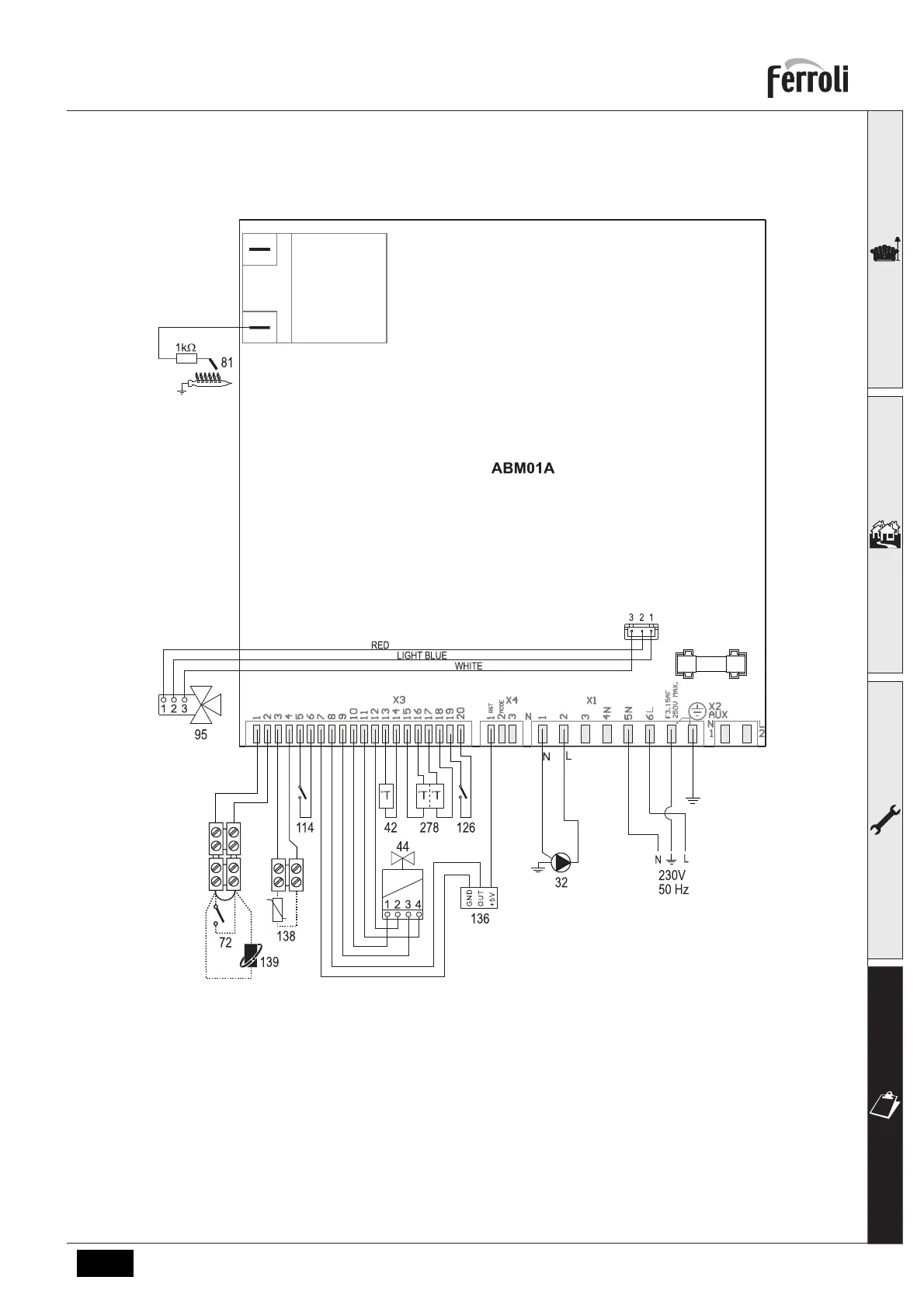

4.6 Schéma électrique
fig. 19- Schéma électrique
A
Attention : Avant de brancher le thermostat d'ambiance ou la chronocommande à distance, retirer le ca-
valier du bornier.
32 Circulateur circuit chauffage
42 Capteur température sanitaire
44 Vanne de gaz
72 Thermostat d'ambiance (option)
81 Électrode d'allumage et de détection
95 Vanne déviatrice
114 Pressostat eau
126 Thermostat fumées
136 Débitmètre
138 Sonde extérieure (option)
139 Chronocommande à distance (option)
278 Capteur double (sécurité + chauffage)
