DIVA D C24
70 FR
cod. 3542B920 - Rev 00 - 11/2022
• Désactiver le mode TEST (Voir paragraphe suivant).
• Débrancher le manomètre.
Activation du mode TEST
Appuyer simultanément sur les touches chauffage (rep. 3 et 4 - fig. 1) pendant 5 secondes pour activer le mode TEST.
La chaudière s'allume à la puissance maximale de chauffage fixée comme décrit dans le paragraphe suivant.
Les symboles chauffage et sanitaire (fig. 13) clignotent sur l'afficheur ; la puissance chauffage sera affichée à côté.

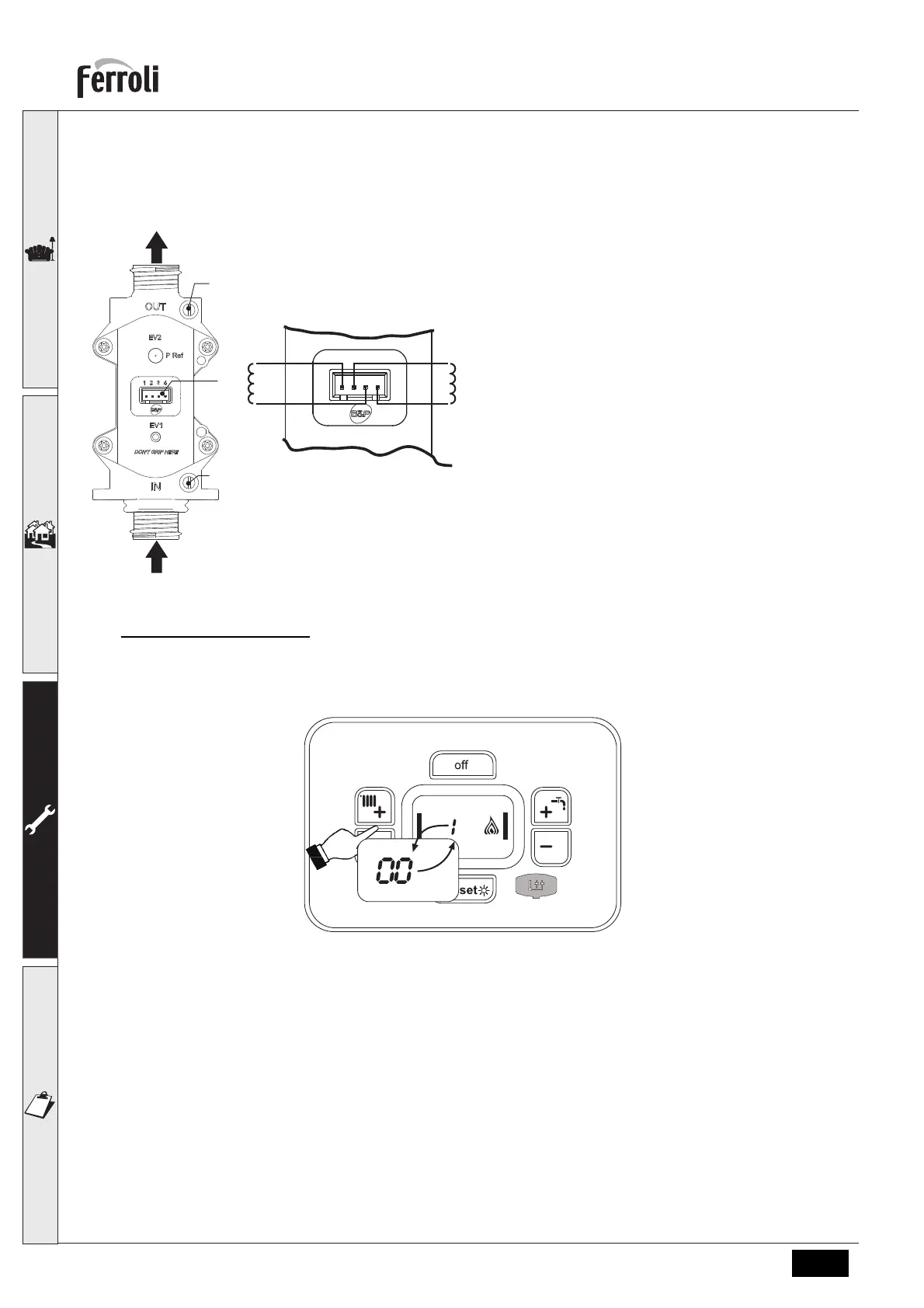

fig. 13- Mode TEST (puissance chauffage = 100 %)
Appuyer sur les touches chauffage (rep. 3 et 4 - fig. 1) pour augmenter ou diminuer la puissance (Minimale = 0 %, Ma-
ximale = 100 %).
Appuyer sur la touche sanitaire «-» (rep. 1 - fig. 1) pour régler immédiatement la puissance de la chaudière au mini-
mum (0 %). Appuyer sur la touche sanitaire « + » (rep. 2 - fig. 1) pour régler immédiatement la puissance de la chaudière
au maximum (100 %).
En cas d'activation du mode TEST et de puisage d'eau chaude sanitaire, suffisant pour activer le mode Sanitaire, la
chaudière reste en mode TEST, mais la vanne 3 voies se positionne sur sanitaire.
Pour désactiver le mode TEST, appuyer simultanément sur les touches chauffage (rep. 3 et 4 - fig. 1) pendant 5 secon-
des.
Le mode TEST se désactive automatiquement après 15 minutes ou si on interrompt le puisage d'eau chaude sanitaire
(pour autant que celui-ci soit suffisant pour activer le mode sanitaire).
fig. 11 - Vanne à gaz
A - Prise de pression en amont
B - Prise de pression en aval
I - Connexion électrique soupape de gaz
R - Sortie gaz
S - Arrivée gaz
fig. 12 - Connexion soupape de gaz
TYPE SGV100
Pi maxi 65 mbar
24 Vdc - class B+A
I
I
I
I
I
I
I
I
I
I
I
I
I
I
I
I
I
I
I
I
I
I
I
I
I
I
I
I
I
I
I
I
I
I
I
I
I
I
I
I
I
