DIVA D C24
98 RU
cod. 3542B920 - Rev 00 - 11/2022
• Проверьте обе регулировки нажатием клавиш отопления и произведите соответствующие корректировки, если это
необходимо, выполнением вышеописанной процедуры.
• При нажатии клавиши Eco/Comfort на 2 секунды система возвращается в режим TEST.
• Выключите режим TEST (см. следующий параграф).
• Отсоедините манометр.
Активация режима TEST
Одновременно нажмите на кнопки системы отопления (поз. 3 и 4 - рис.1) на 5 секунд, чтобы активировать режим TEST. Котел
включится на максимальной мощности, заданной так, как указано в следующем параграфе.
На дисплее будут мигать символы отопления и ГВС (рис. 13), а рядом отображаться мощность отопления.
рис. 13- Режим TEST (мощность системы отопления = 100%)
Используйте кнопки системы отопления (поз. 3
и 4 - рис.1) для увеличения или уменьшения мощности (минимальная
мощность=0%, максимальная мощность=100%).
При нажатии на кнопку ГВС “-” (поз. 1 - рис.1) мощность котла немедленно настраивается на минимальную (0%). При
нажатии на кнопку системы ГВС “+” (поз. 2 - рис.1) мощность котла немедленно настраивается на максимальную (100%).
В случае активации режима TEST и забора воды ГВС, достаточного для активации режима
ГВС, котел остается в режиме
TEST, но 3-ходовой клапан переключается в режим ГВС.
Для отключения режима TEST одновременно нажмите на кнопки отопления (поз. 3 и 4 - рис.1) на 5 секунд.
Режим TEST в любом случае автоматически отключится через 15 минут или по завершении забора воды ГВС (в случае если
величина забора достаточна для активации режима ГВС).

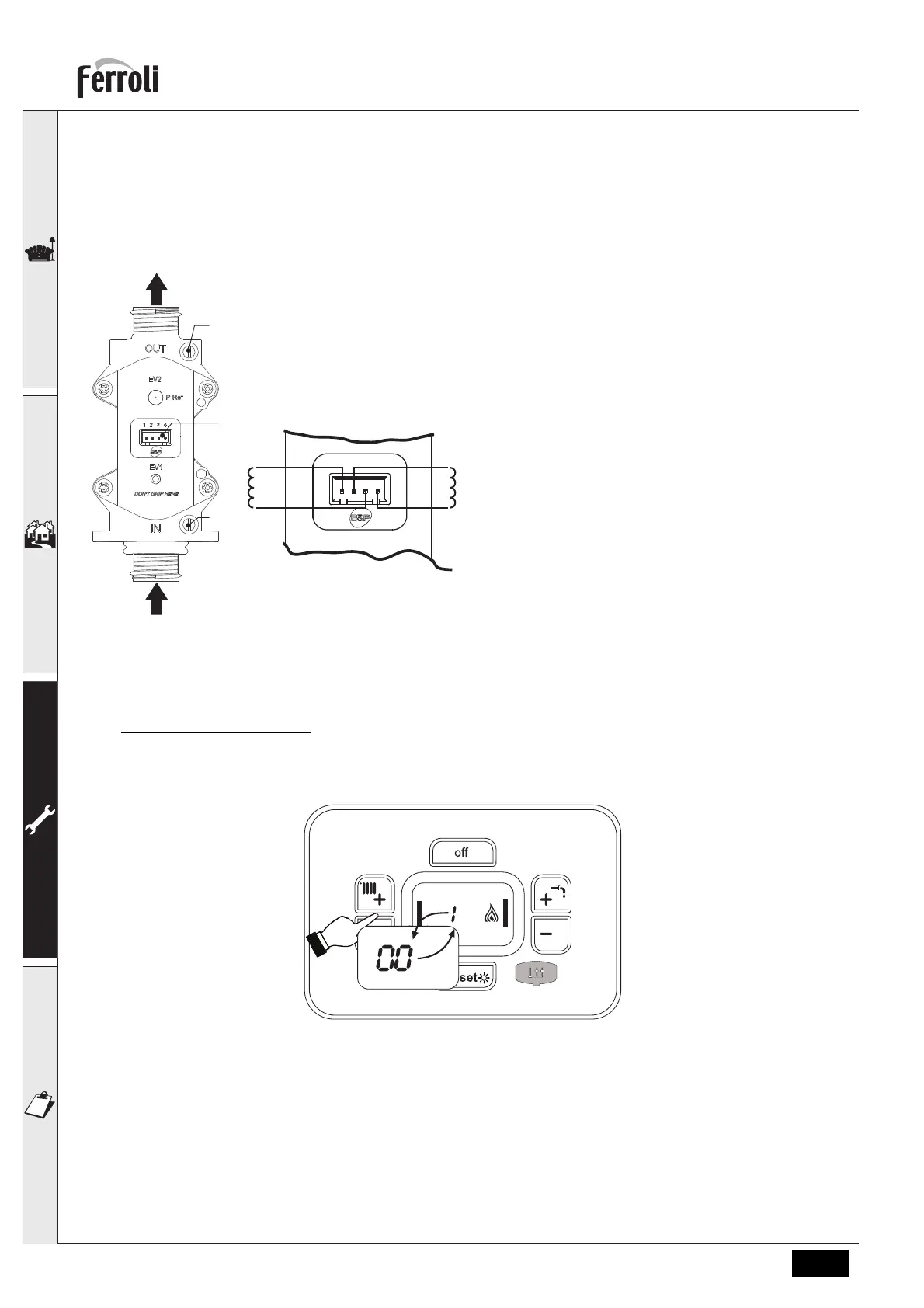

рис.11 - Газовый
клапан
A - Штуцер отбора давления,
расположенный перед газовым
клапаном
B -Штуцер отбора давления,
расположенный после газового клапана
I - Электрический разъем для
подключения газового клапана
R - Выход газа
S - Подвод газа
рис.12 - Электрический разъем для
подключения газового клапана
TYPE SGV100
Pi макс. 65 мбар
24 В пост. тока - класс B+A
