Beroende på arbetslastens storlek klarar DGP(L)−... enligt följande bild:

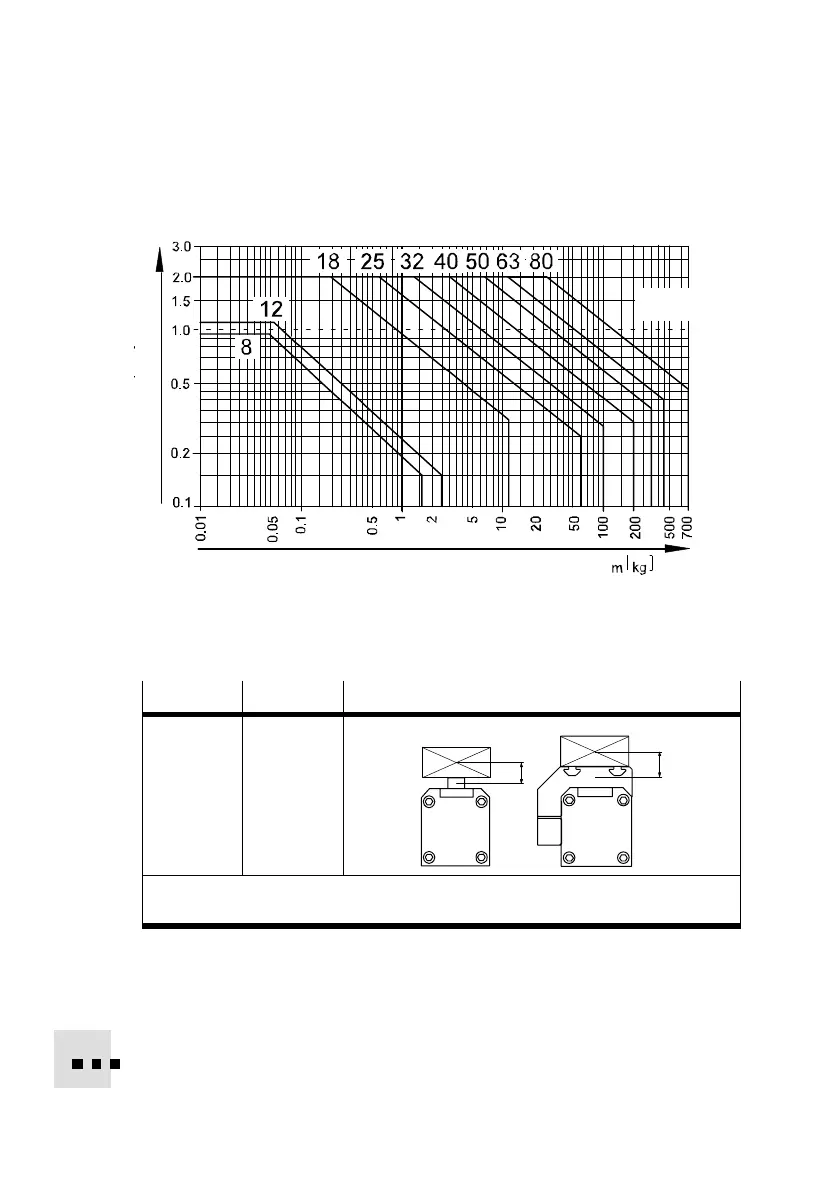

Bild24: Löparens maximala hastighetsvärden i relation till tyngdpunktsavstånd r och
arbetslast m vid 6 bar, 20°C (monteringsläge: horisontellt)
Detta diagram baseras på följande tyngdpunktsavstånd:
j 8...18 j 25...80
r = 20 mm r = 50 mm
m
m
r
r
m: arbetslast (monterad uppe) [kg]
r: tyngdpunktsavstånd [mm]
Bild25: Tyngdpunktsavstånd
Vid belastningar över angivna gränsvärden:
Använd en tillräckligt dimensionerad stötdämpare eller fasta anslag.
v[m/s]
DGPL−...−GF
v
max.
= 1 m/s
