DGP(L)−...−B
Festo DGP(L)−...−B 0609g Deutsch
4
2Funktion
Durch wechselweise Belüftung der Druckluftanschlüsse bewegt sich der Innenläu
fer im Rohr hin und her. Durch eine starre Verbindung bewegt sich der Außenläufer
mit. Den dazu notwendigen Schlitz im Zylinderrohr überspannt ein Bandsystem.
3 Anwendung
Bestimmungsgemäß dient das Produkt zum Massetransport.
Unterscheiden Sie die Einsatzfälle:
 als Zylinder:
Im Normalbetrieb durchfährt der Läufer den gesamten Hub von Endlage zu
Endlage.
 als servopneumatische Positionierachse:
Gesteuert durch ein Regelgerät fährt der Läufer im Normalbetrieb beliebige
Zwischenpositionen an.
Bei Einsatz des DGP(L)−... als servopneumatische Positionierachse:
Hinweis
S Überspringen Sie die Abschnitte, die mit nur Zylinder" gekennzeichnet sind.
Sonst treten Positionierprobleme auf.
S Beachten Sie die Hinweise in den Beschreibungen der verwendeten
Positioniercontroller (z.B. SPC11/200).
4Transport und Lagerung
S Berücksich tigen Sie das Gewicht des Artikels.
Je nach Ausführung wiegt der DGP(L)−...
über 80 kg.

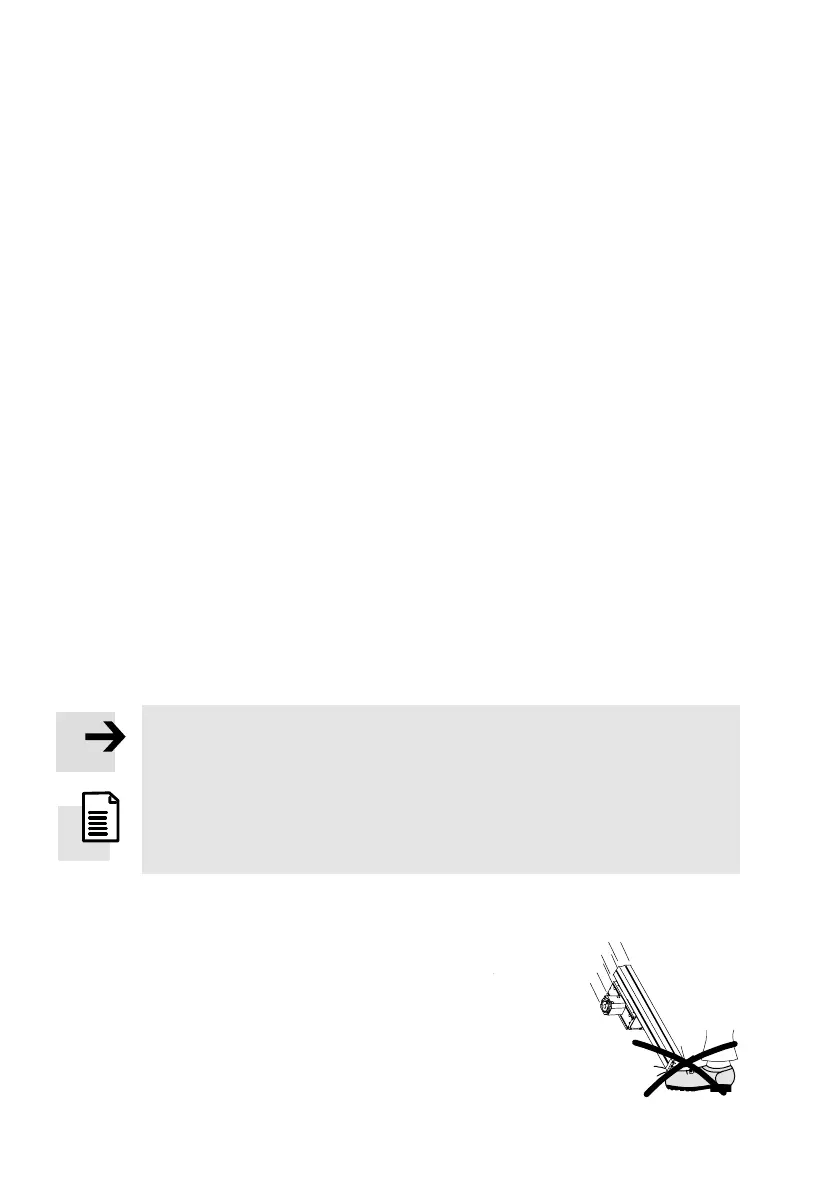

Bild1
