Festo DGP-8 - Elementos Operativos y Conexiones

DGP(L)−...−B
Festo DGP(L)−...−B 0609g Español
39
Actuador neumático lineal DGP(L)−..B−Español

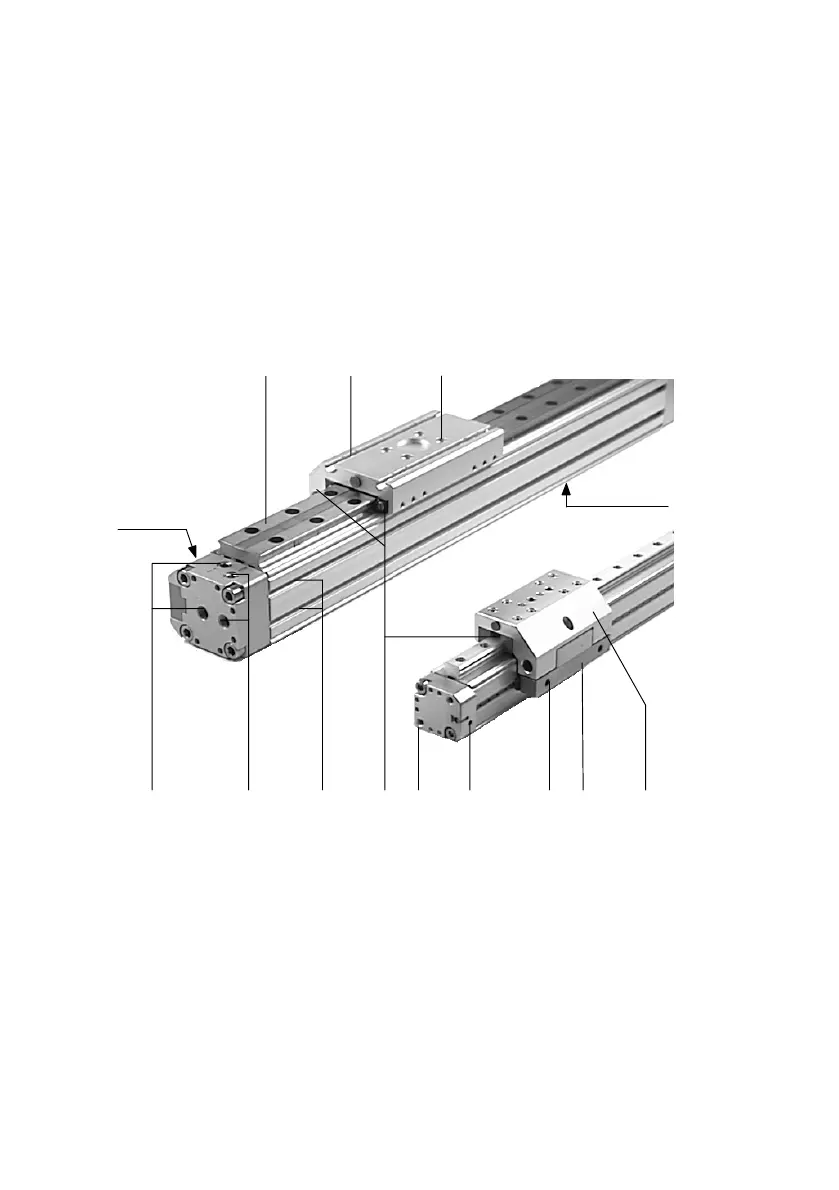

1 Elementos operativos y conexiones
12
6
4
5
78
9
aC
aA aJaB
3
8
1 Raíl de guía (sólo DGPL−Ū)
2 Ranura para fijar la carga de trabajo
3 Rosca para la carga y centrado
4 Ranura con rebaje para detector de
proximidad
5 Corredera
6 Arrastrador
7 Rosca para la carga (no con DGPL−Ū)
8 Tornillo de ajuste de la amortiguación final
9 Rosca para la fijación del DGP(L)−Ū (4x)
aJ Boquilla de lubricación (sólo DGPL−Ū−KF)
aA Ranura sin rebaje para tuercas deslizantes
aB Conexión de alimentación de aire indirecta
(no con ŪD2)
aC Conexión de alimentación de aire directa
