Festo DGP-8 - Komponenter Och Anslutningar

DGP(L)−...−B
Festo DGP(L)−...−B 0609g Svenska
93
Pneumatisk linjärenhet DGP(L)−...−BSvenska

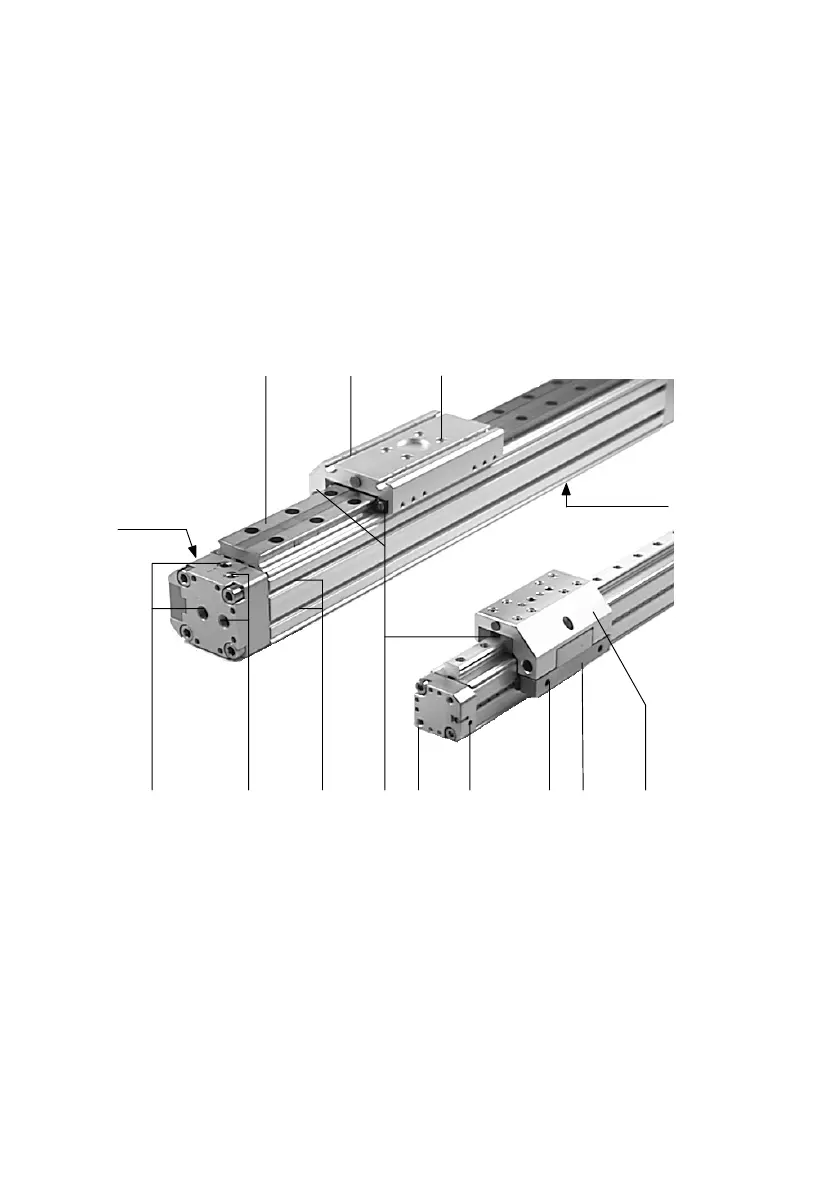

1 Komponenter och anslutningar
12
6
4
5
78
9
aC
aA aJaB
3
8
1 Styrskena (endast DGPL−Ū)
2 Spår för infästning av arbetslasten
3 Gänga för arbetslast och centrering
4 Spår med fördjupning för cylindergivare
5 Löpare (åkvagn)
6 Medbringare
7 Gänga för arbetslast (inte på DGPL−Ū)
8 Justerskruv för ändlägesdämpning PPV
9 Gänga för montering av DGP(L)−Ū (4 st)
aJ Smörjnippel (endast DGPL−Ū−KF)
aA Spår utan fördjupning för spårmuttrar
aB Tryckluftsanslutning, indirekt (inte på Ū−D2)
aC Tryckluftsanslutning, direkt
