Festo DGP-8 - Bedienteile und Anschlüsse

DGP(L)−...−B
Festo DGP(L)−...−B 0609g Deutsch
3
Pneumatischer Linearantrieb DGP(L)−...−BDeutsch

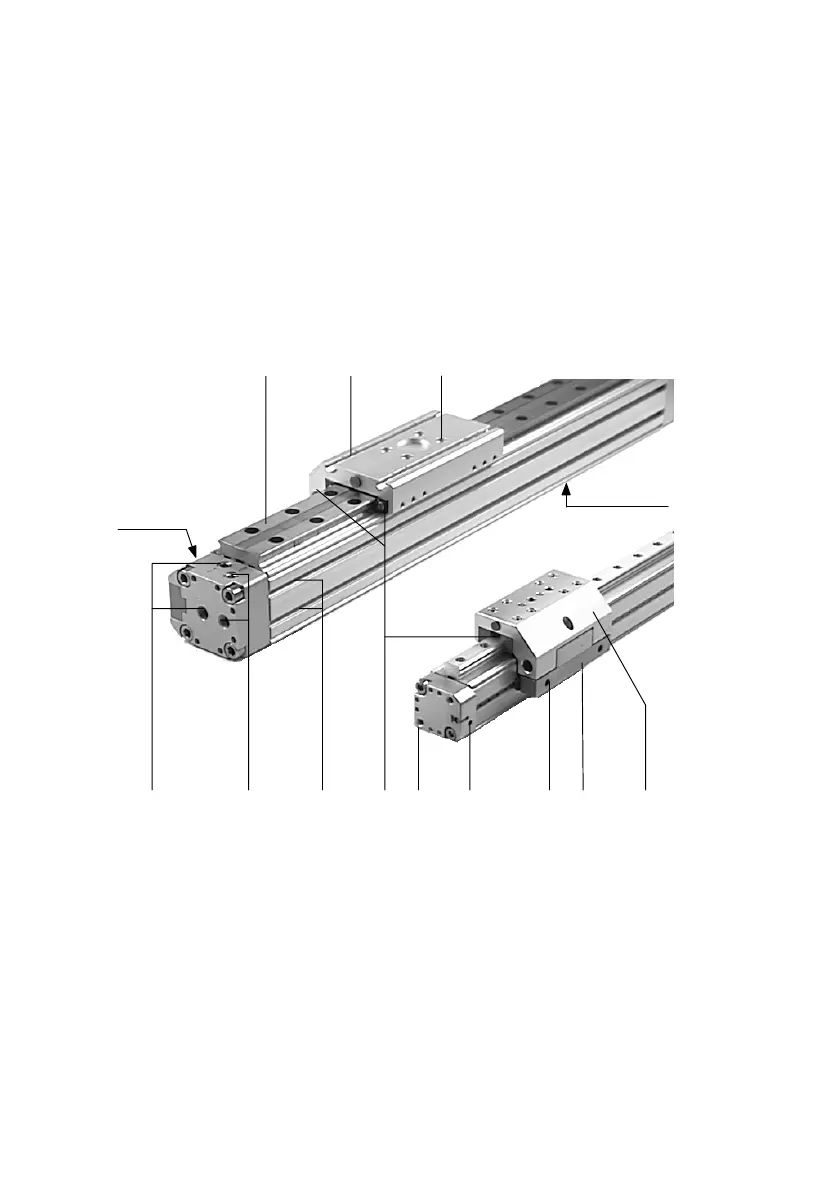

1 Bedienteile und Anschlüsse
12
6
4
5
78
9
aC
aA aJaB
3
8
1 Führungsschiene (nur DGPL−Ū)
2 Nut zur Befestigung der Nutzlast
3 Gewinde für Nutzlast und Zentrierung
4 Nut mit Aussparung für Näherungsschalter
5 Läufer (Schlitten)
6 Mitnehmer
7 Gewinde für Nutzlast (nicht bei DGPL−Ū)
8 Stellschraube für Endlagendämpfung PPV
9 Gewinde zur Befestigung des DGP(L)−Ū (4x)
aJ Schmiernippel (nur DGPL−Ū−KF)
aA Nut ohne Aussparung für Nutensteine
aB Druckluftanschluss indirekt
(nicht bei Ū−D2)
aC Druckluftanschluss direkt
