DGP(L)−...−B
Festo DGP(L)−...−B 0609g Italiano
76
2Funzione
L’alimentazione alternata di aria compressa attraverso i rispettivi attacchi deter
mina lo spostamento del cursore interno nelle due direzioni all’interno della canna
del cilindro. Il cursore esterno (slitta) è accoppiato rigidamente a quello interno ed
esegue lo stesso movimento. L’unità dei cursori si muove all’interno di una scana
latura nella canna del cilindro,
che viene sigillata mediante un sistema di fasce di
tenuta.
3 Utilizzo
Il prodotto è destinato al trasporto di carichi.
Distinguere i tipi di impiego:
 come cilindro:
Nell’esercizio normale il cursore esegue l’intera corsa da fine corsa a fine
corsa.
 come asse lineare servopneumatico:
Comandato da un’unità di controllo, il cursore raggiunge qualsiasi posizione
intermedia nell’esercizio normale.
Se si utilizza il DGP(L)−... come asse lineare servopneumatico:
Nota
S Saltare i paragrafi contrassegnati con solo per cilindro".
Altrimenti si verificano problemi di posizionamento.
S Osservare le indicazioni riportate nelle descrizioni dei controllori di assi
utilizzati (ades. SPC11/200).
4Trasporto e stoccaggio
S Tenere conto del peso del prodotto.
A seconda della versione, il DGP(L)−...
pesa fin oltre 80 kg.

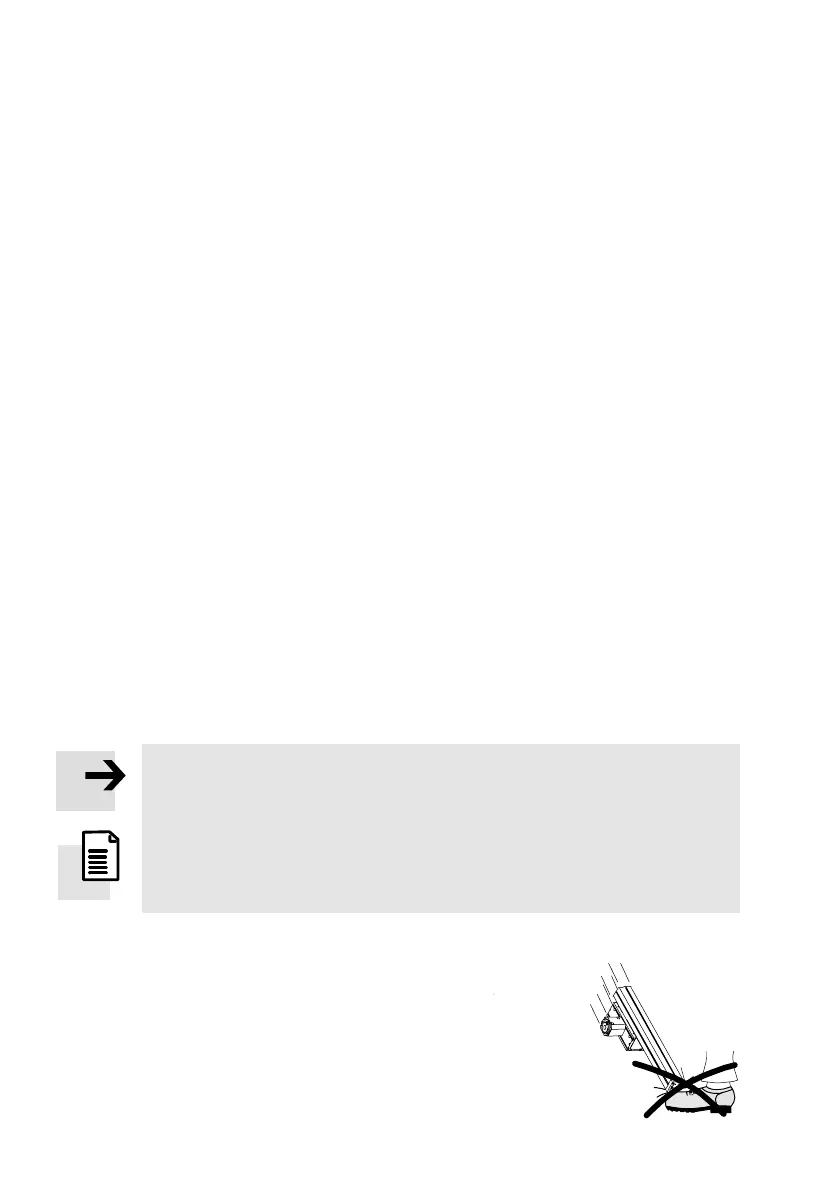

Fig.1
