DGP(L)−...−B
Festo DGP(L)−...−B 0609g Italiano
75
Attuatore lineare DGP(L)...Italiano

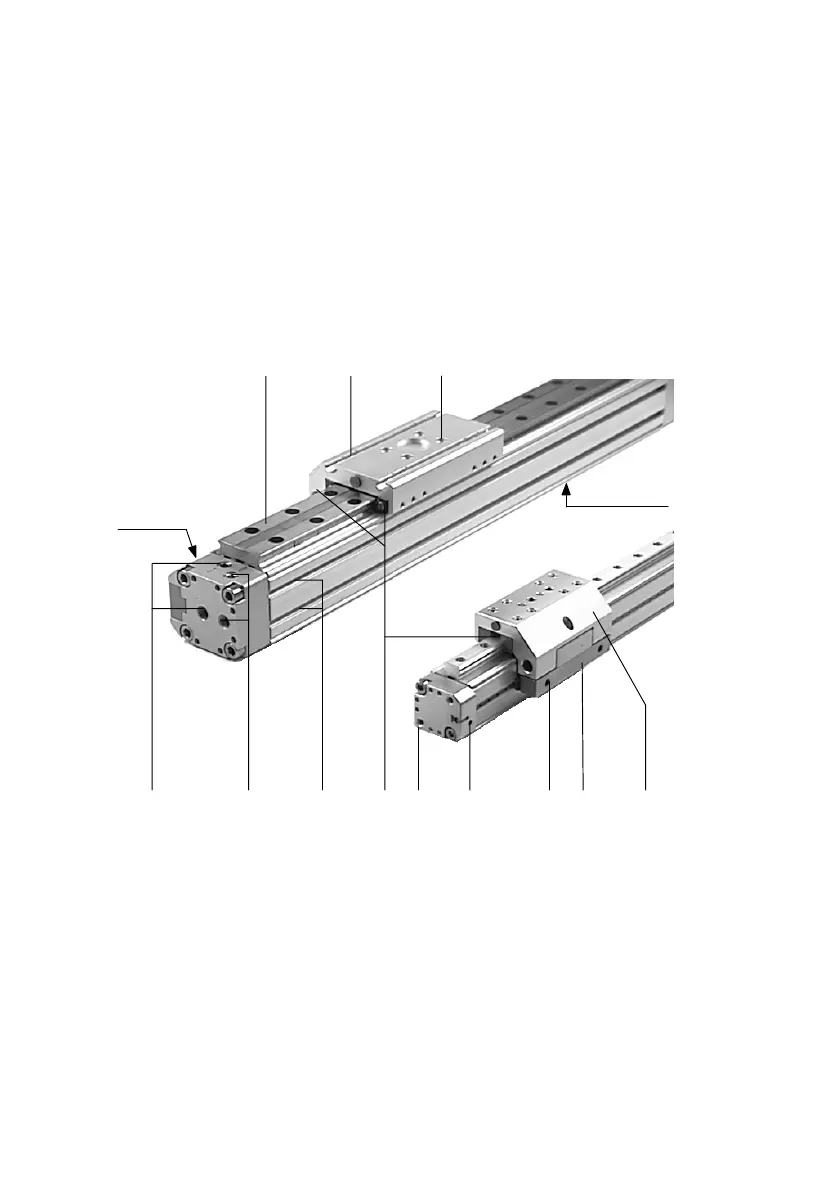

1 Elementi operativi e attacchi
12
6
4
5
78
9
aC
aA aJaB
3
8
1 Guida (solo per DGPL−Ū)
2 Scanalatura per il fissaggio del carico
3 Filettatura per carico e centratura
4 Scanalatura con rientranza per finecorsa
magnetico
5 Cursore (slitta)
6 Trascinatore
7 Filettatura per carico (non per DGPL−Ū)
8 Spillo di regolazione per decelerazione a
finecorsa PPV
9 Filettatura per il fissaggio del DGP(L)−Ū (4x)
aJ Nipplo di lubrificazione
(solo per DGPL−Ū−KF)
aA Scanalatura senza rientranza per tasselli
aB Attacco di alimentazione indiretto
(non per Ū−D2)
aC Attacco di alimentazione diretto
