DGP(L)−...−B
Festo DGP(L)−...−B 0609g Deutsch
14
Je nach Größe der Nutzlast verträgt der DGP(L)−... mit optimal eingestellter PPV
maximale Geschwindigkeiten nach folgendem Bild:

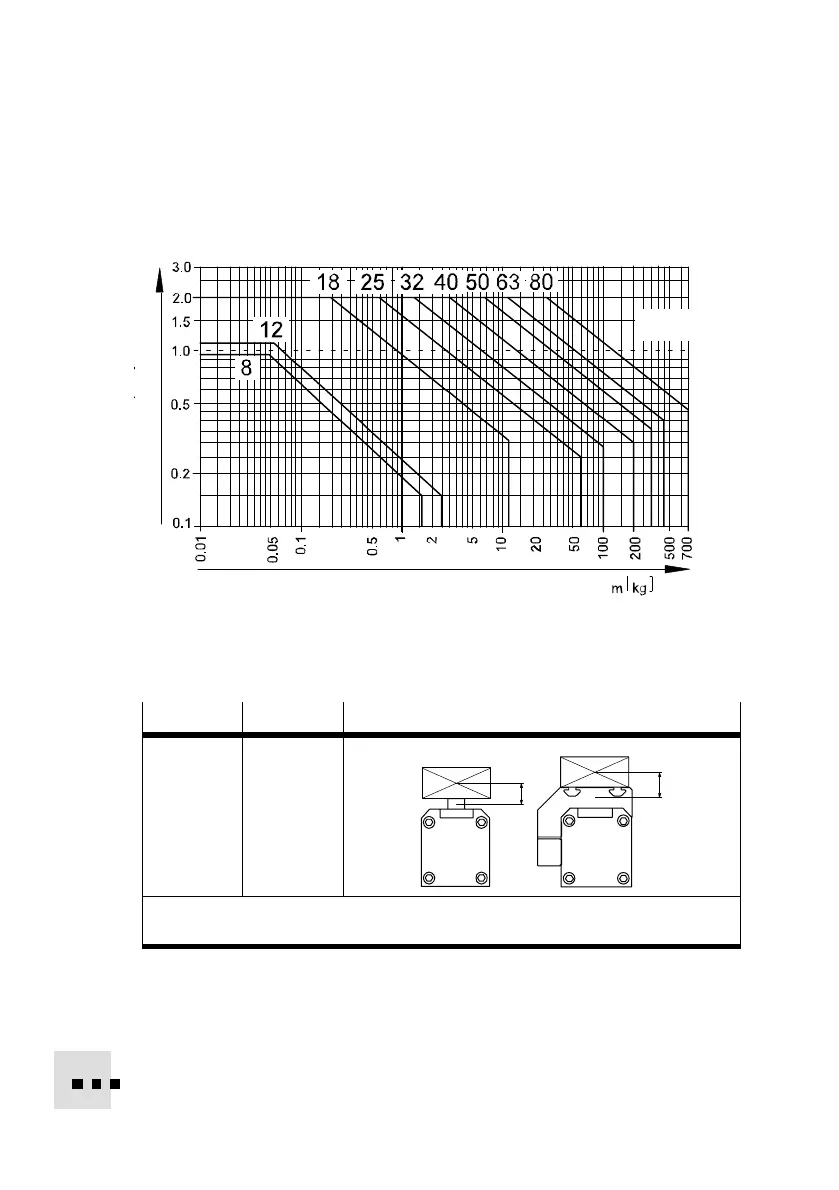

Bild24: Die Läufergeschwindigkeits−Maximalwerte in Abhängigkeit des Schwerpunkt−
abstandes r und der Nutzlast m bei 6 bar, 20°C (Einbaulage: horizontal)
Diesem Diagramm liegen die folgenden Schwerpunktabstände zugrunde:
j 8 ... 18 j 25 ... 80
r = 20 mm r = 50 mm
m
m
r
r
m: Nutzlast (oben montiert) [kg]
r: Schwerpunktabstand [mm]
Bild25: Schwerpunktabstände
Bei Belastungen oberhalb der angegebenen Grenzwerte:
Verwenden Sie Stoßdämpfer oder Festanschläge ausreichender Dimensionierung.
v[m/s]
DGPL−...−GF
v
max
= 1 m/s
