Dependiendo del tamaño de la masa de trabajo, el DGP(L)−... soportará velocida
des máximas según el siguiente diagrama.

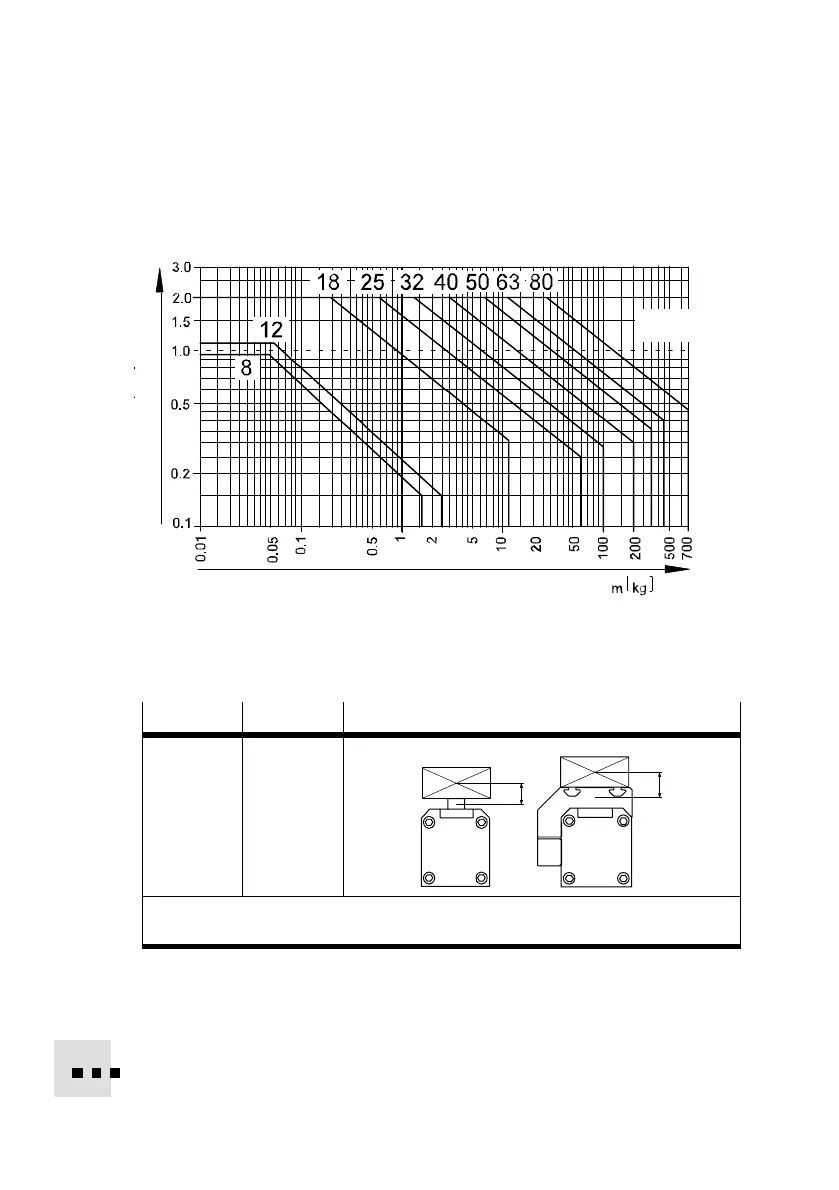

Fig.24: Valores máximos de velocidad de la corredera en función del centro de
gravedad r y la carga m a 6 bar y a 20°C (posición de montaje: horizontal)
Las siguientes distancias al centro de gravedad forman la base de este diagrama:
j 8...18 j 25...80
r = 20 mm r = 50 mm
m
m
r
r
m: Carga de trabajo (montada encima) [kg]
r: Distancia al centro de gravedad [mm[
Fig.25: Distancias al centro de gravedad
Con cargas que sobrepasan los valores máximos especificados:
Usar amortiguadores o topes fijos de tamaño suficiente.
v[m/s]
DGPL−...−GF
v
max
= 1 m/s
