DGP(L)−...−B
Festo DGP(L)−...−B 0609g Français
57
Vérin linéaire pneumatique DGP(L)−...−BFrancais

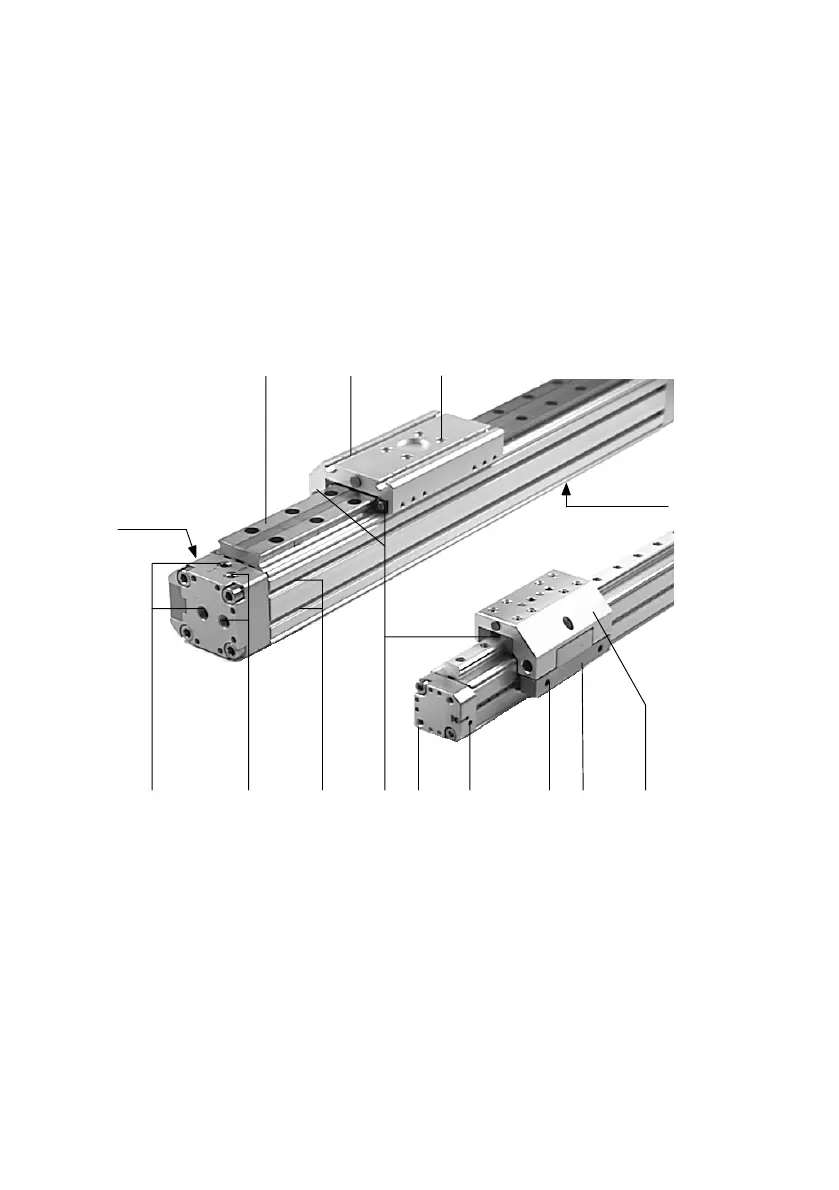

1 Organes de commande et de raccordement
12
6
4
5
78
9
aC
aA aJaB
3
8
1 Rail de guidage (uniquement DGPL−Ū)
2 Rainure pour fixation de la charge utile
3 Trou fileté pour charge utile et centrage
4 Rainure avec évidement pour capteur de
proximité
5 Chariot (mobile)
6 Etrier
7 Trou fileté pour charge utile
(sauf sur DGPL−Ū)
8 Vis de réglage de l’amortissement de fin de
course PPV
9 Trou fileté pour la fixation du DGP(L)−Ū (4x)
aJ Graisseur (uniquement sur DGPL−Ū−KF)
aA Rainure sans évidement pour tasseaux
aB Raccord d’air comprimé indirect
(non disponible sur Ū−D2)
aC Raccord d’air comprimé direct
