DGP(L)−...−B
Festo DGP(L)−...−B 0609g Français
64
Pour fixer la charge utile :
1. Choisissez une possibilité de fixation :
DGPL−...
DGP−...
1. Tasseaux NSTL−... sur le chariot
2. Trous filetés avec éléments de centrage
(voir Accessoires) sur le chariot
3. Trous traversants et trous filetés dans
l’étrier (voir Fig. 1)

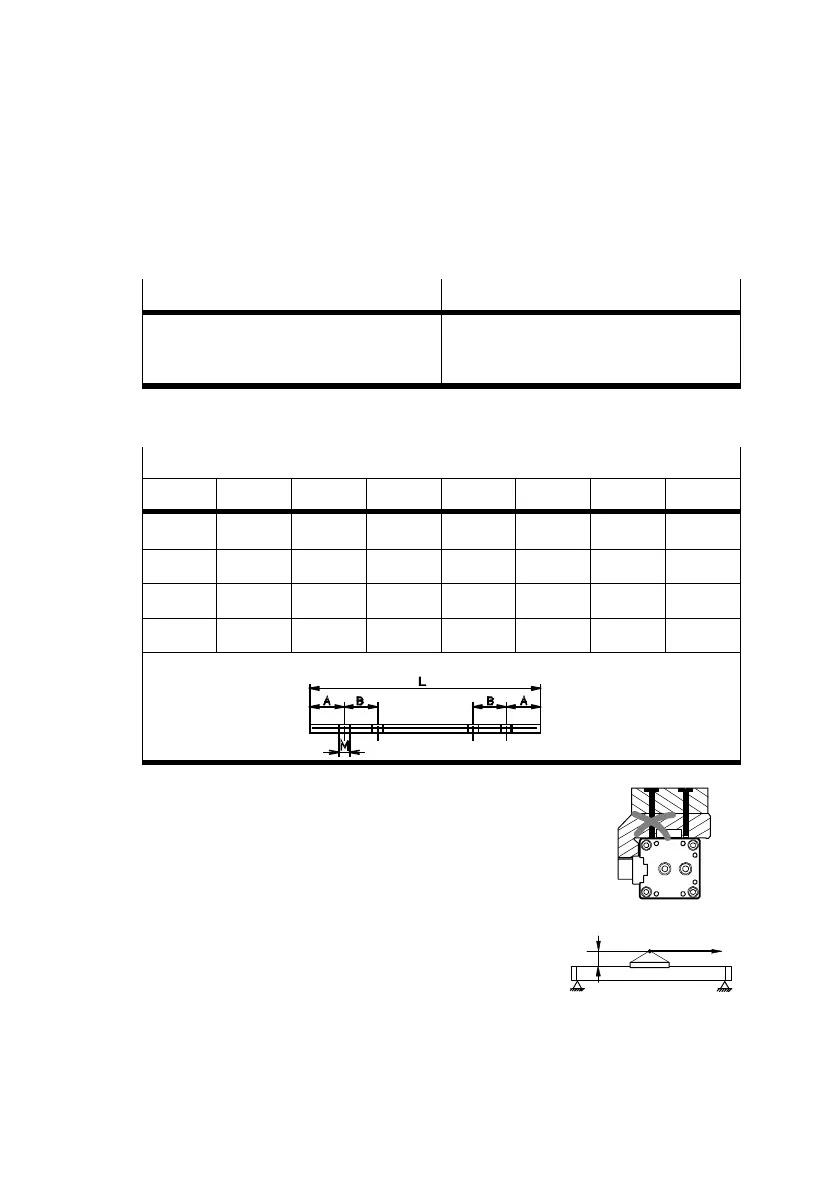

Fig.14 : Possibilités de fixation de la charge utile
Dimensions des tasseaux NSTL−... [mm]
j 8...18 25 32 40 50 63 80
G  100 128 166 199 229 319
S  13 14 25 24 30 30
B  15 15 20 20 35 35
M  M5 M5 M5 M8 M8 M8
Fig.15
Dans le cas de la fixation 2, les vis doivent
être plus courtes que les trous filetés.
2. Positionner la charge utile de telle sorte
que le couple de basculement formé par
la force F parallèle à l’axe de déplacement
et le bras de levier a reste faible.
Fig.16
Fig.17
a
F
