Selon la taille de la charge utile, le DGP(L)−... supporte des vitesses max. indiquées
sur la fig. suivante :

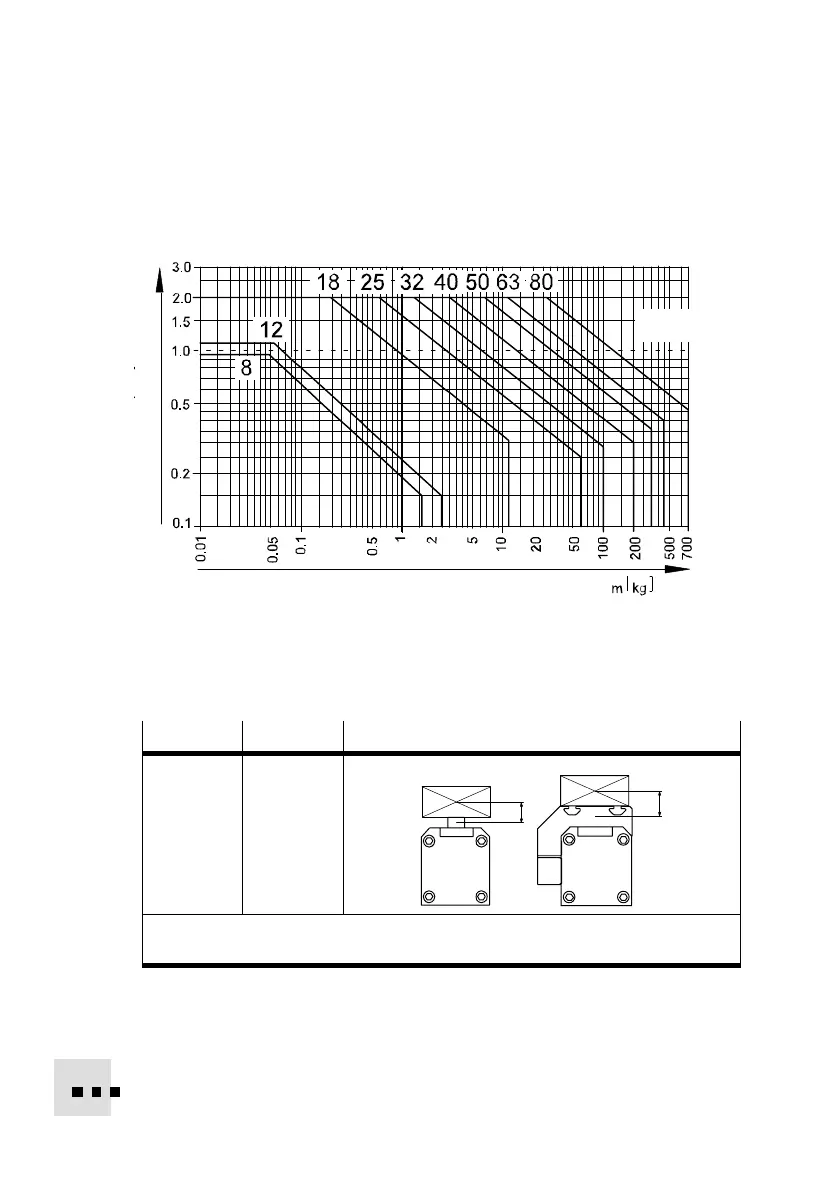

Fig.24 : Valeurs max. pour la vitesse du chariot en fonction de la distance du centre de
gravité r et de la charge utile m sous 6 bars, 20°C (position de montage :
horizontale)
Ce diagramme est basé sur les distances du centre de gravité suivantes :
j 8 ... 0,18 j 25 ... 80
r = 20 mm r = 50 mm
m
m
r
r
m : Charge utile (montée en haut) [kg]
r : Distance du centre de gravité [mm]
Fig.25 : Distances du centre de gravité
En cas de charges supérieures aux valeurs limites indiquées :
Utiliser un amortisseur ou des butées fixes de taille suffisante.
v[m/s]
DGPL−...−GF
v
max
= 1 m/s
