DGP(L)−...−B
Festo DGP(L)−...−B 0609g Italiano
86
A seconda delle dimensioni del carico, l’attuatore DGP(L)−... può tollerare le velo
cità massime secondo la seguente figura:

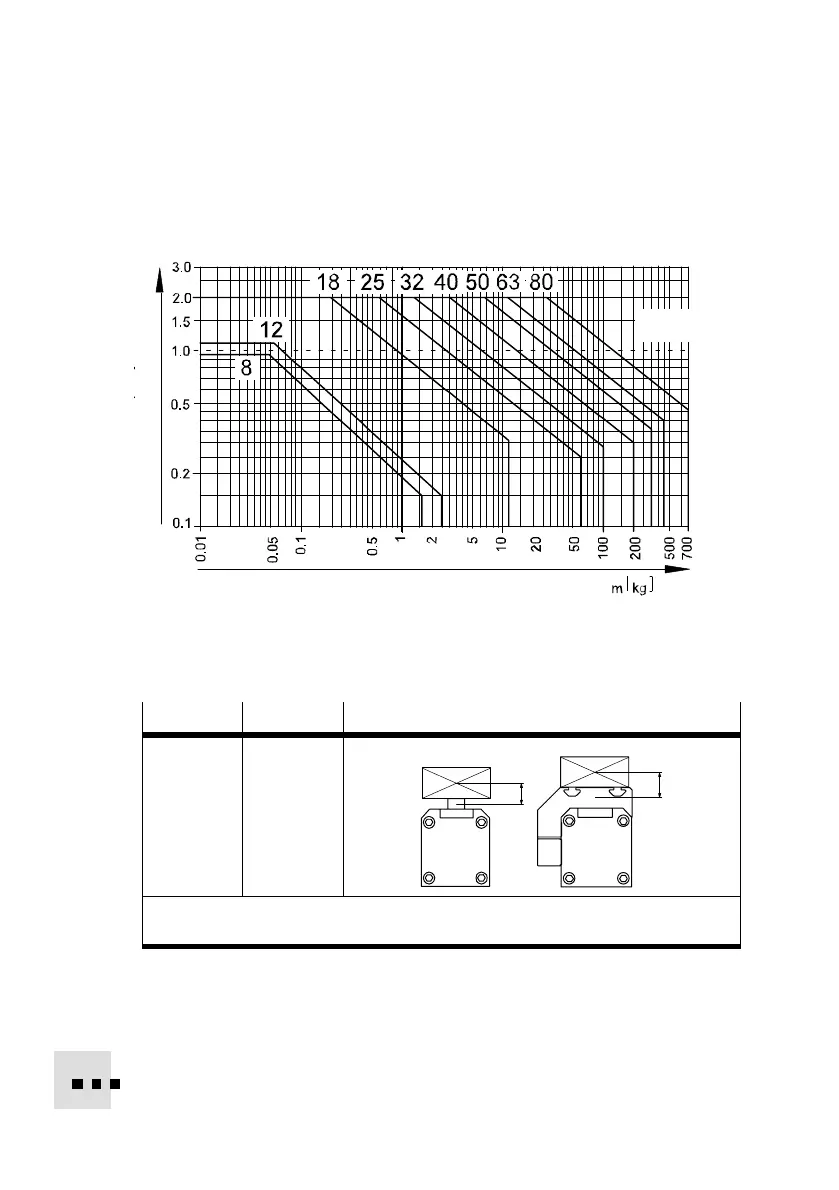

Fig.24: Le velocità massime del cursore in funzione della distanza dal baricentro r e del
carico m con 6 bar di pressione, 20°C (posizione di montaggio: orizzontale)
Le seguenti distanze del baricentro sono la base di questo diagramma:
j 8...18 j 25...0,80
r = 20 mm r = 50 mm
m
m
r
r
m: carico (montato sulla parte superiore) [kg]
r: distanza del baricentro [mm]
Fig.25: Distanze del baricentro
Con sollecitazioni al di sopra dei valori limite indicati:
Predisporre battute fisse o ammortizzatori adeguatamente dimensionati.
v[m/s]
DGPL−...−GF
v
max
= 1 m/s
