13 Terminalbelegung EduKit PA Advanced
Klemme Gerät Kurzzeichen Hinweis
I0 Durchflusssensor, Schaltausgang -BF2_GW Grenzwert, einstellbar am Sensordisplay
I1 Schwimmerschalter LA+ -SG11 optional
I2 Schwimmerschalter LS- -SG12 optional
I3 Kapazitiver Näherungsschalter -BG13 minimaler Füllstand, oberer Tank
I4 Kapazitiver Näherungsschalter -BG14 maximaler Füllstand, oberer Tank
I5 Sensorbox BG15 mit Stellungsanzeige -BG15_cl optional, 2-Wege-Kugelhahn V107 geschlossen
I6 Sensorbox BG15 mit Stellungsanzeige -BG15_op optional, 2-Wege-Kugelhahn V107geöffnet
Q0 Lastrelais -KF2 betätigt MB2 2-Wege Magnetventil MB2
Q2 Umschaltrelais -KF1 Relais = 0 die Pumpe wird binär betrieben
Relais = 1 die Pumpe wird analog mit 0…10 V betrieben
Q3 Motor, Pumpe P101 -MA1 EIN/AUS, Ansteuerung über Motorregler
Q5 5/2W-Magnetventil, federrückgestellt -MB7 schaltet Drehantrieb MM7 für 2-Wege-Kugelhahn V107
Digitale Ein- und Ausgänge E/A-Terminal (1)
Klemme Gerät Kurzzeichen Hinweis
1 Ultraschall-Füllstandsensor -BL1 Analogeingang 0-10 V DC, Füllhöhe 0…220 mm (0-2,7l)
2 Durchflusssensor -BF2 Analogeingang 0-10 V DC, Durchfluss 0...10 l/min
3 Drucksensor -BP3 Analogeingang 0-10 V DC, Druck 0…400 mbar
9 Pumpe mit Motorregler -P101 Analogausgang 0-10 V DC, Stellgröße 0-100%
Analoge Ein- und Ausgänge Analog-Terminal (2)

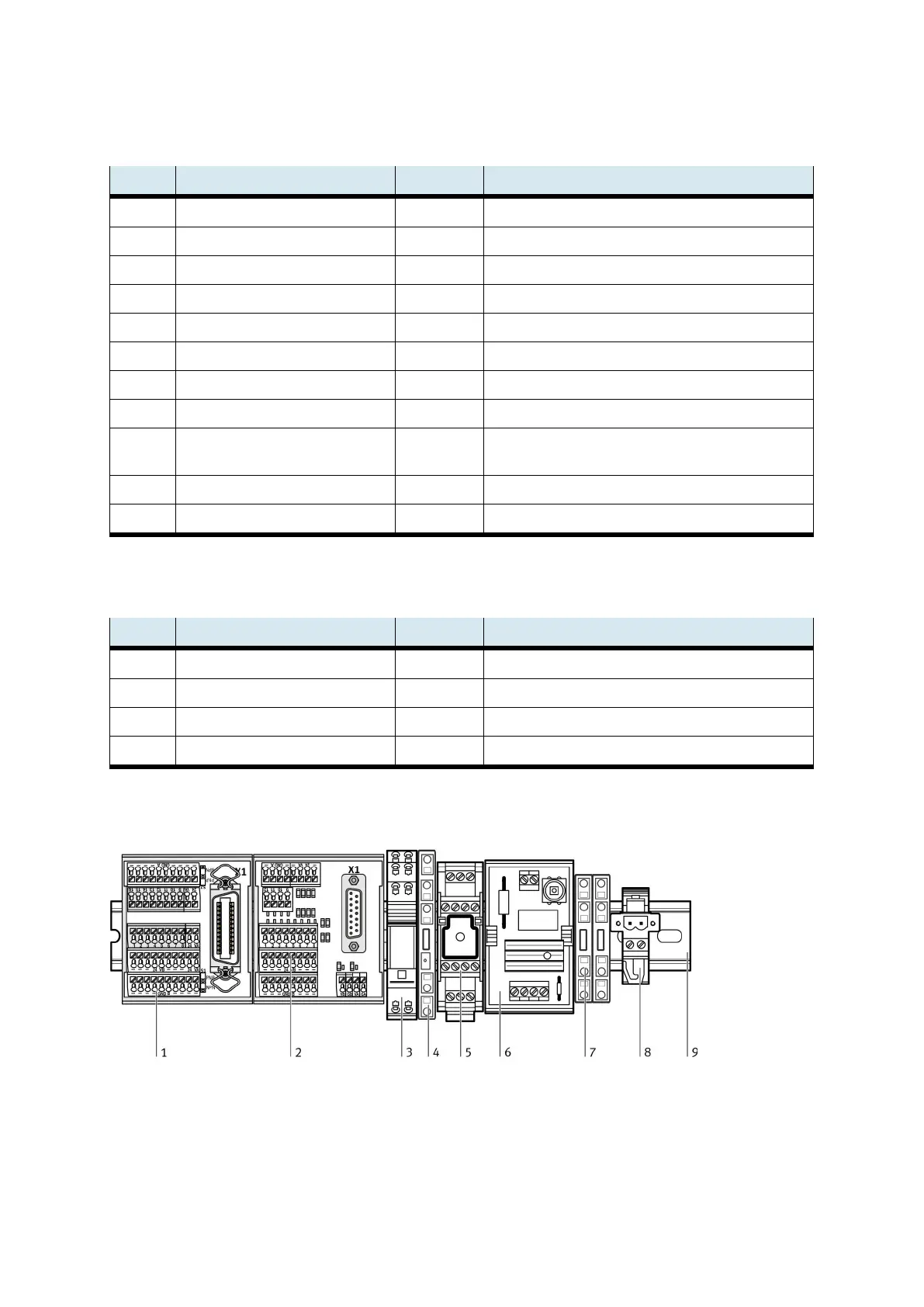

1: E/A Terminal XD1; 2: Analog-Terminal XD3; 3: Relais, 2fach-Wechsler KF1; 4 Relais, 1fach-Wechsler KF2; 5: Motorregler QA1;
6: Anlaufstrombegrenzer QA0; 7: PE-Klemmen XE0; 8: Motorklemme XD20; 8: Hutschiene
Komplette Zuordnungsbeschaltung
