13 Affectation des bornes de l'EduKit PA Advanced
Borne Appareil Symbole Nota
I0 Capteur de débit, sortie de
commutation
-BF2_GW
I1 Contacteur à flotteur LA+ -SG11 En option
I2 Contacteur à flotteur LS- -SG12 En option
I3 Capteur de proximité capacitif -BG13 Niveau minimal
I4 Capteur de proximité capacitif -BG14 Niveau maximal
I5 Détecteur de fin de course -BG15_cl En option, robinet à boisseau sphérique à 2 voies fermé
I6 Détecteur de fin de course -BG15_op En option, robinet à boisseau sphérique à 2 voies ouvert
Q0 Robinet à boisseau sphérique à 2 voies -KF2 En option, rappel par ressort
Q2 Relais inverseur -K1 Relais = 0 : pompe commandée en binaire
Relais = 1 : pompe commandée en analogique par 0…10 V
Q3 Pompe -MA1
Q5 Relais -MB7 Commande de l’électrodistributeur 2/2 –M107
Entrées/sorties numériques (TOR) du terminal d'E/S (1)
Borne Appareil Symbole Nota
8 Capteur d’ultrasons -B101 Entrée analogique 0-10 V DC, niveau 0…220 mm (0-2,7l)
7 Capteur de débit -B102 Entrée analogique 0-10 V DC, débit 0...10 l/min
15 Capteur de pression -B103 Entrée analogique 0-10 V DC, pression 0…400 mbar
1 Pompe -P101 Sortie analogique 0-10 V DC, valeur contrôlée 0-100%
Entrées/sorties analogiques du terminal analogique (2)

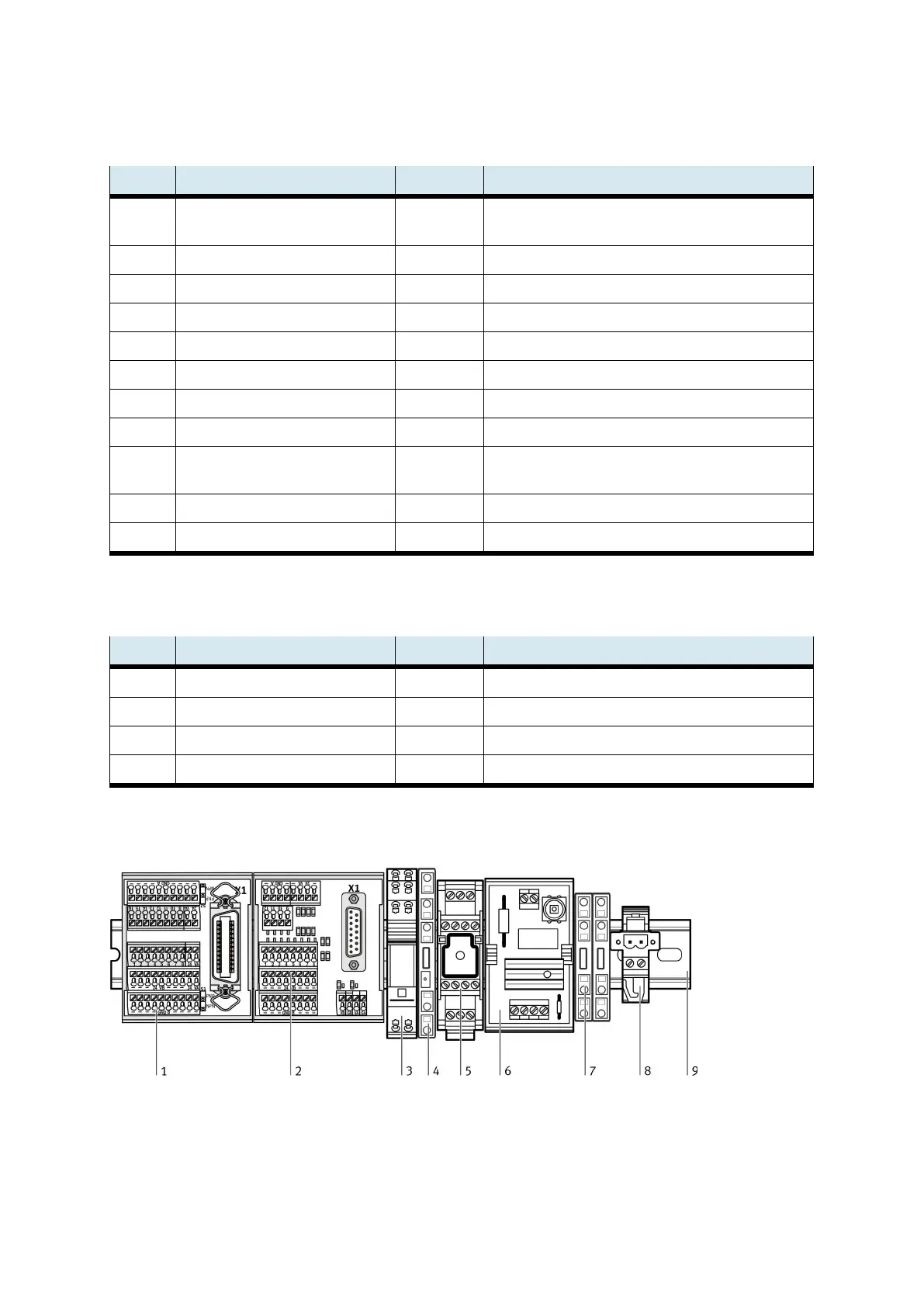

1 : Terminal d’E/S XD1; 2 : Terminal analogique XD3; 3 : Relais KF1; 4 : Relais KF2; 5 : Régulateur moteur QA1;
6 : Limiteur de courant de démarrage QA0; 7 : PE terminal XE0; 8 : Bornier moteur XD20 ; 9 : Rail
Câblage complet des entrées/sorties
