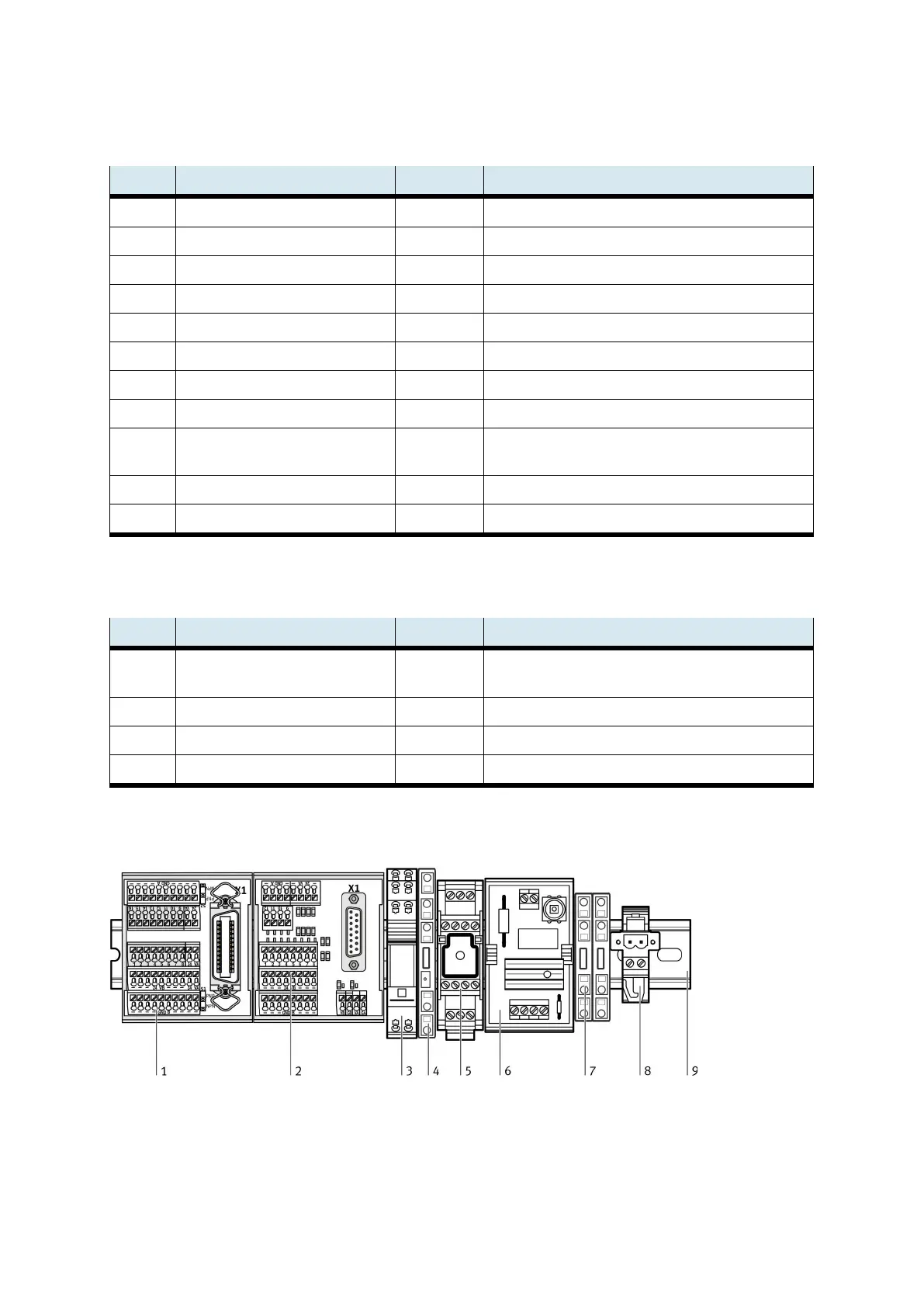

13 Ocupación de terminales, EduKit PA Advanced
Borne Componente Abreviatura Observación
I0 Sensor de caudal, salida -BF2_GW
I1 Flotador con conmutador LA+ -SG11 Opcional
I2 Flotador con conmutador LS- -SG12 Opcional
I3 Detector de posición capacitivo -BG13 Nivel mínimo de llenado
I4 Detector de posición capacitivo -BG14 Nivel máximo de llenado
I5 Detectores de finales de carrera -BG15_cl Opcional, Válvula de bola de 2 vías, normalmente cerrada
I6 Detectores de finales de carrera -BG15_op Opcional, Válvula de bola de 2 vías, normalmente abierta
Q0 Válvula de bola de 2 vías -KF2 Opcional, reposición por muelle
Q2 Relé conmutador -KF1 Relé = 0, funcionamiento binario de la bomba
Relé = 1, funcionamiento analógico de la bomba con 0…10 V
Q3 Bomba -MA1
Q5 Relé -MB7 Para accionamiento de la electroválvula de 2/2 vías M107
Terminal de entradas y salidas digitales (1)
Borne Componente Abreviatura Observación
8 Sensor de ultrasonidos -B101 Entrada analógica 0-10 V DC, nivel de llenado 0…220 mm (0-
2,7l)
7 Sensor de caudal -B102 Entrada analógica 0-10 V DC, caudal 0…10 l/min
15 Sensor de presión -B103 Entrada analógica 0-10 V DC, presión 0…400 mbar
1 Bomba -P101 Analogue output 0-10 V DC, manipulated value 0…100%
Terminal de entradas y salidas analógicas (2)
1: Terminal E/S; 2: Terminal analógico; 3: Relé; 4: Regulador del motor; 5: Convertidor de valores de medición; 6: Limitador de
corriente en arranque; 7: Borne del motor M;
8: Perfil DIN
Atribución completa de componentes
