FOURS A PIZZA
(ALIMENTATION AU GAZ)
Remplacement du robinet de gaz
1-Fermer le robinet d'alimentation
en gaz .
2-Dévisser les vis et démonter le
panneau latéral (L).
3-Enlever le bouton correspon-
dant au robinet à remplacer.
4-Dévisser tous les raccords (T)
du robinet (U) et le remplacer
par un nouveau.
5-Remonter toutes les pièces.
Remplacement des pièces du
groupe de flamme pilote
1-Fermer le robinet d'alimentation
en gaz .
2-Dévisser les vis et démonter le
panneau latéral (L).
3-Dévisser les vis et démonter le
panneau de façade.
4-Dévisser les vis (V) de fixation
du groupe de flamme pilote .
5-Démonter le brûleur pilote (Z) et
le remplacer par un nouveau.
6-Dévisser la vis (X) de la bougie
d'allumage piézoélectrique (Y).
7-Dévisser le thermocouple (K).
8-Débrancher le raccordement à
l'interrupteur piézoélectrique pour démonter la bougie d'allumage (Y).
9-Dévisser le raccord du gaz pour démonter le thermocouple (K).
10-Remplacer la bougie d'allumage piézoélectrique (Y) et le thermocouple (K) par des
pièces détachées d'origine.
11-Remonter toutes les pièces.
L
T
T
U

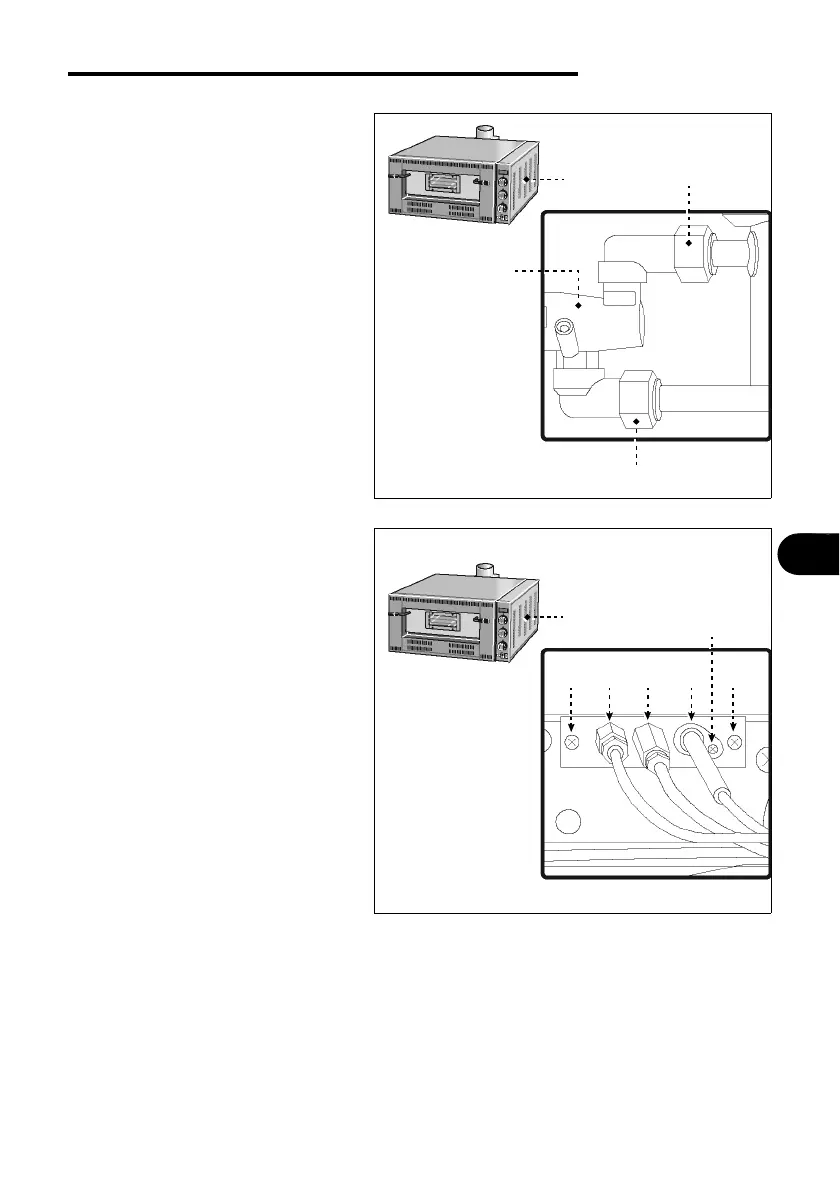

IDM-34601501400.tif
L
K Z Y V
X
V
IDM-34601501500.tif
