Fimar FME/4 - Allacciamento Scarico Gas Combusti

- 23 - Lingua Italiana
IT
FORNI PIZZA
(ALIMENTAZIONE A GAS)
ALLACCIAMENTO SCARICO GAS COMBUSTI

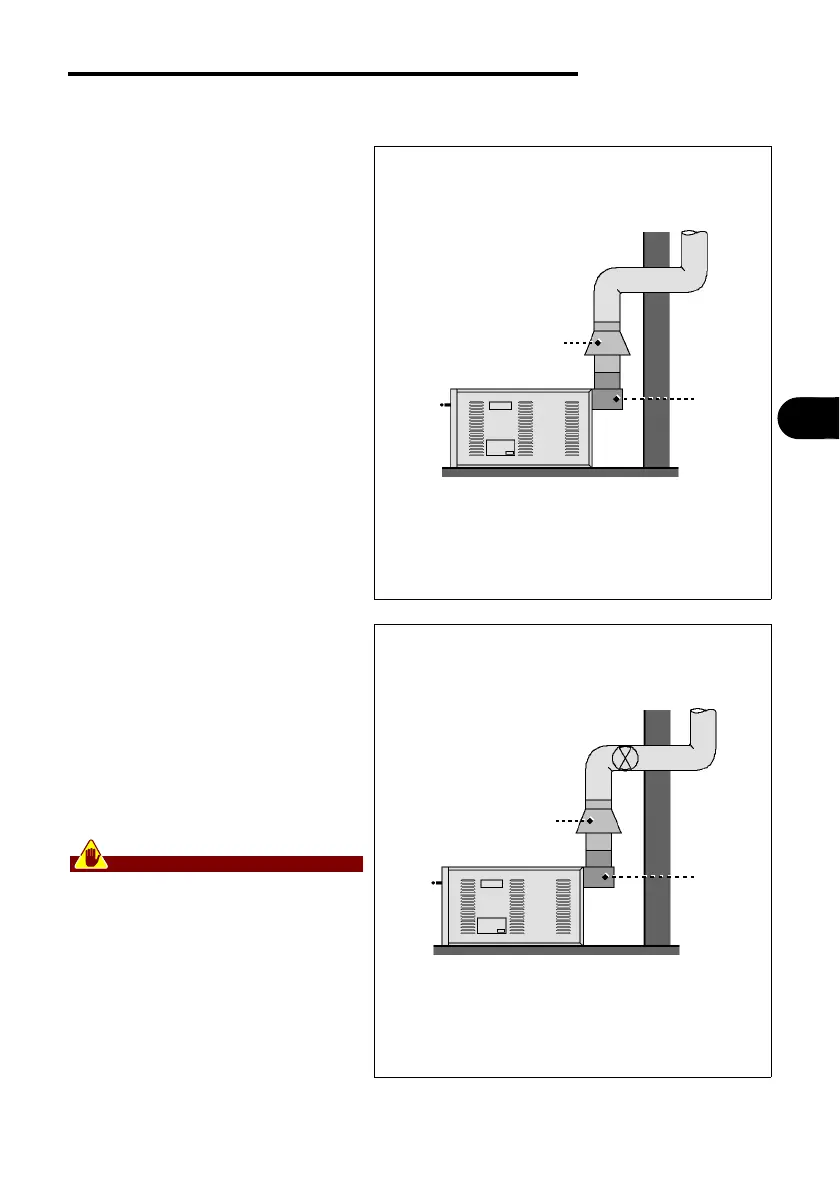

Allacciamento alla canna fumaria
a tiraggio naturale
– Montare il raccordo antivento (G)
(fornito a richiesta) al camino di
scarico (H) e collegarlo ad una
canna fumaria a tiraggio naturale,
per scaricare i fumi di combustione
direttamente all'esterno.
Allacciamento alla canna fumaria
a tiraggio forzato
– Montare il raccordo antivento (G)
(fornito a richiesta) al camino di
scarico (H) e collegarlo ad una
canna fumaria a tiraggio forzato,
per scaricare i fumi di combustione
direttamente all'esterno.
Cautela - Avvertenza
Il sistema di comando elettrico
del ventilatore dell'impianto di
aspirazione fumi deve essere in-
tegrato con il sistema di alimenta-
zione gas, in modo che il
ventilatore si attivi appena si apre
il rubinetto del gas.
IDM-34601500600.tif
H
G
IDM-34601500700.tif
H
G
