- 33 - Deutsche Sprache
DE
PIZZAÖFEN
(GASVERSORGUNG)

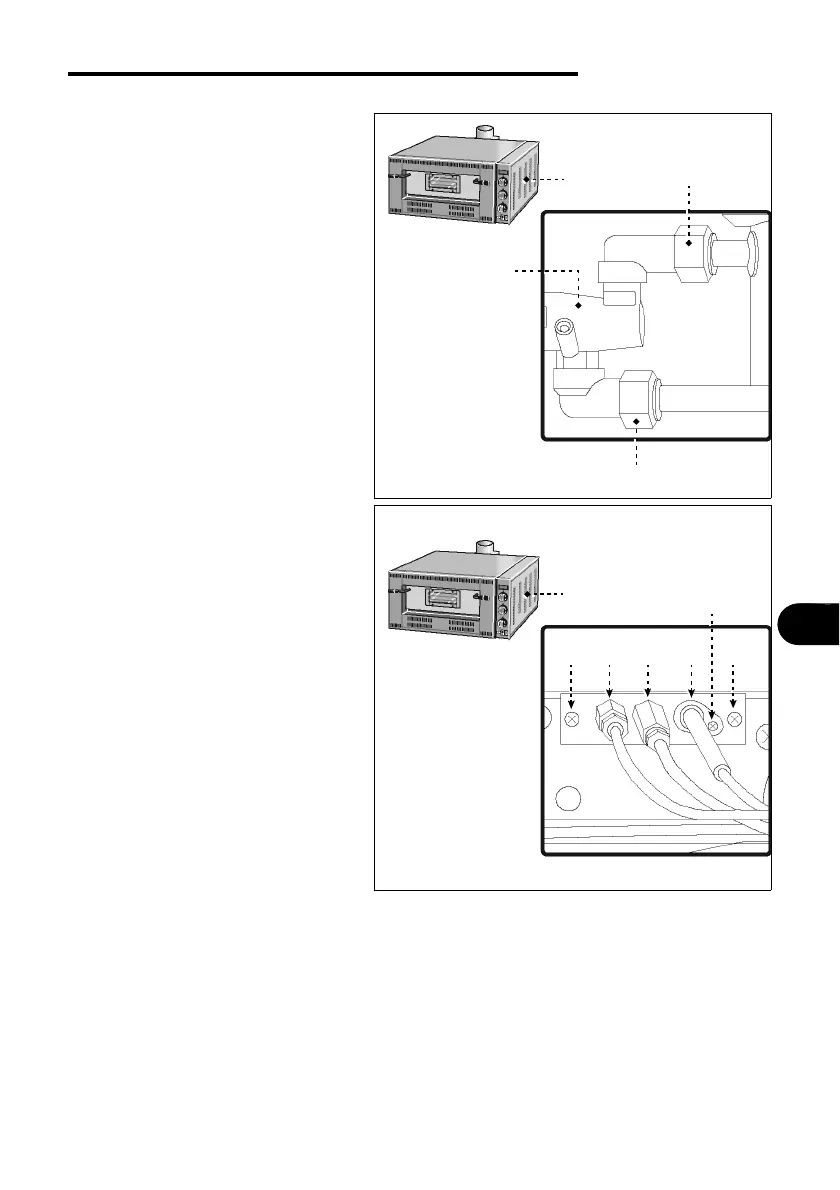

Auswechselung des Gasbrenners
1-Schließen Sie den Gasversor-
gungshahn.
2-Lösen Sie die Schrauben und
montieren Sie die Seitenblende
(L) ab.
3-Ziehen Sie den dem auszu-
wechselnden Hahn entspre-
chenden Drehknopf heraus.
4-Schrauben Sie alle Verbin-
dungsglieder (T) vom Hahn (U)
ab und ersetzen Sie diesen
durch einen neuen.
5-Montieren Sie alle Komponen-
ten wieder.
Auswechselung der Komponen-
ten der Dauerflammengruppe
1-Schließen Sie den Gasversor-
gungshahn.
2-Lösen Sie die Schrauben und
montieren Sie die Seitenblende
(L) ab.
3-Lösen Sie die Schrauben und
montieren Sie Frontplatte ab.
4-Lösen Sie die Befestigungs-
schrauben (V) der Steuerflam-
mengruppe.
5-Montieren Sie den Brenner der
Steuerflamme (Z) ab und erset-
zen Sie diesen durch einen
neuen.
6-Lösen Sie die Schraube (X) der
piezoelektrischen Zündkerze (Y).
7-Lösen Sie das Thermoelement
(K).
8-Trennen Sie den Anschluss an den piezoelektrischen Schalter, um die Zündkerze (Y)
abzumontieren.
9-Lösen Sie das Verbindungsglied des Gasanschlusses, um das Thermoelement (K)
abzumontieren.
10-Ersetzen Sie die piezoelektrische Zündkerze (Y) und das Thermoelement (K) durch
Originalersatzteile.
11-Montieren Sie alle Komponenten wieder.
L
T
T
U
IDM-34601501400.tif
L
K Z Y V
X
V
IDM-34601501500.tif
