HORNOS PARA PIZZA
(ALIMENTACIÓN A GAS)
Sustitución de la llave de gas
1-Cerrar la llave de alimentación
del gas.
2-Aflojar los tornillos y desmontar
el panel lateral (L).
3-Extraer el pomo correspondien-
te a la llave a cambiar.
4-Aflojar todos los racores (T) de
la llave (U) y cambiarla por una
nueva.
5-Volver a montar todos los com-
ponentes
Cambiar los componentes del
grupo llama piloto
1-Cerrar la llave de alimentación
del gas.
2-Aflojar los tornillos y desmontar
el panel lateral (L).
3-Aflojar los tornillos y desmontar
el panel frontal.
4-Aflojar los tornillos (V) de fija-
ción del grupo llama piloto.
5-Quitar el quemador piloto (Z) y
cambiarlo por uno nuevo.
6-Aflojar el tornillo (X) de la bujía de
encendido piezoeléctrico.
7-Aflojar el termopar (K).
8-Desconectar la conexión al in-
terruptor piezoeléctrico para desmontar la bujía de encendido (Y).
9-Aflojar el racor de conexión del gas para desmontar el termopar (K).
10-Sustituir la bujía de encendido piezoeléctrico (Y) y el termopar (K) con repuestos ori-
ginales.
11-Volver a montar todos los componentes
L
T
T
U

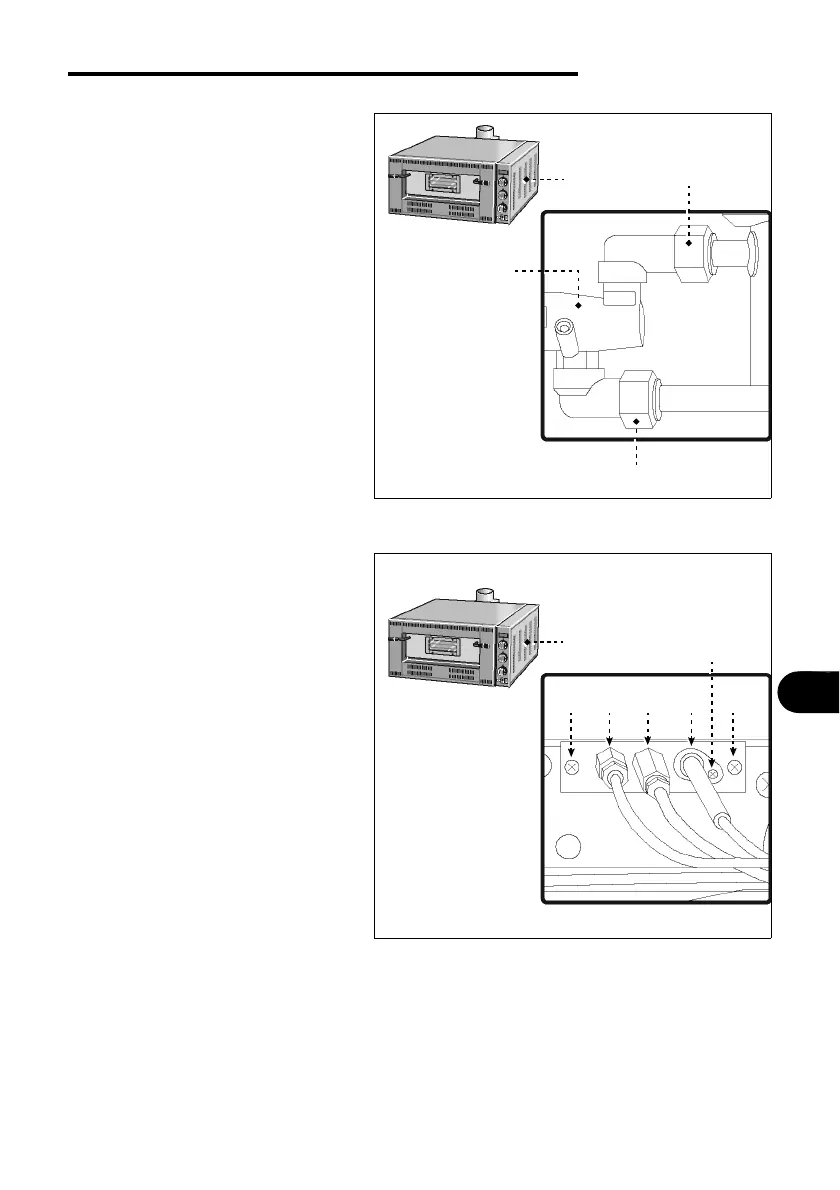

IDM-34601501400.tif
