- 33 - Lingua Italiana
IT
FORNI PIZZA
(ALIMENTAZIONE A GAS)

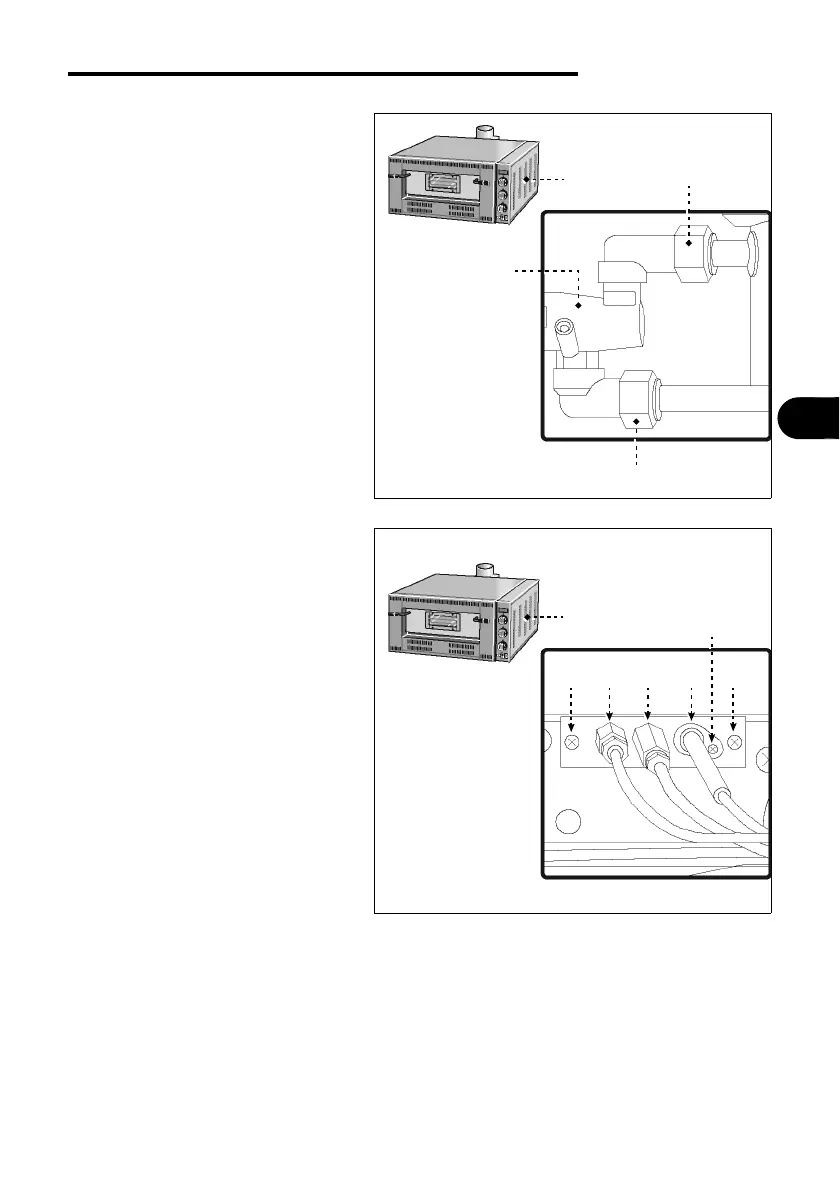

Sostituzione rubinetto gas
1-Chiudere il rubinetto alimenta-
zione gas.
2-Svitare le viti e smontare il pan-
nello laterale (L).
3-Sfilare la manopola corrispon-
dente al rubinetto da sostituire.
4-Svitare tutti i raccordi (T) dal ru-
binetto (U) e sostituirlo con uno
nuovo.
5-Rimontare tutti i componenti.
Sostituzione componenti gruppo
fiamma pilota
1-Chiudere il rubinetto alimenta-
zione gas.
2-Svitare le viti e smontare il pan-
nello laterale (L).
3-Svitare le viti e smontare il pan-
nello frontale.
4-Svitare le viti (V) di fissaggio del
gruppo fiamma pilota.
5-Smontare il bruciatore pilota (Z)
e sostituirlo con uno nuovo.
6-Svitare la vite (X) della candela di
accensione piezoelettrica (Y).
7-Svitare la termocoppia (K).
8-Scollegare il collegamento
all'interruttore piezoelettrico per smontare la candela di accensione (Y).
9-Svitare il raccordo di collegamento gas per smontare la termocoppia (K).
10-Sostituire la candela di accensione piezoelettrica (Y) e la termocoppia (K) con ricambi
originali.
11-Rimontare tutti i componenti.
L
T
T
U
IDM-34601501400.tif
L
K Z Y V
X
V
IDM-34601501500.tif
