Schnellspanner
Schnellspanner sind Klemmhalterungen, die Bau-
teile
 wie eine Schraube xieren, deren Klemm-
kraft aber über das Umlegen eines Hebels ohne
W
erkzeug aufgebracht wird. Durch das Öffnen
und Schliessen des Hebels wird die Klemmkraft
aktiviert. Die Klemmkraft wird bei geöffnetem He
-
bel durch Drehen der Gegenmutter eingestellt
.
1. Um eine Klemmung zu öffnen, beispielsweise
um die Sattelstütze zu bewegen, öffnen Sie
den Schnellspannhebel.
2. Nun können Sie die Stütze bewegen und ver
-
stellen
.
3. Bevor Sie den FLYER benutzen, müssen Sie
den Schnellspanner wieder sicher schliessen.
Dazu legen Sie den Schnellspannhebel wieder
vollständig um. Schliessen Sie allfällig vorhan
-
dene Sicherungen vollständig
.
Erst wenn Sie zum Schliessen des
Klemmhebels die Kraft des Handballens
benötigen, schliesst der Schnellspanner
sicher.
Ist die Klemmkraft nicht hoch genug, so dass z.B.
der Sattel nicht fest sitzt, müssen Sie die Einstell
-
mutter am Schnellspanner fester anziehen
. Dazu
muss der Klemmhebel geöffnet sein.
Ist die Klemmkraft zu hoch und Sie können den
Schnellspanner nicht schliessen, müssen Sie den
Klemmhebel öffnen und die Einstellmutter ein we
-
nig lösen
.
• Alle Schnellspanner müssen fest ge-
schlossen sein, bevor Sie losfahren
.
• Überprüfen Sie alle Schnellspanner
auch dann auf korrekten Sitz, wenn
das Fahrzeug für kurze Zeit unbeauf
-
sichtigt abgestellt war sowie vor jeder
Fahrt
.

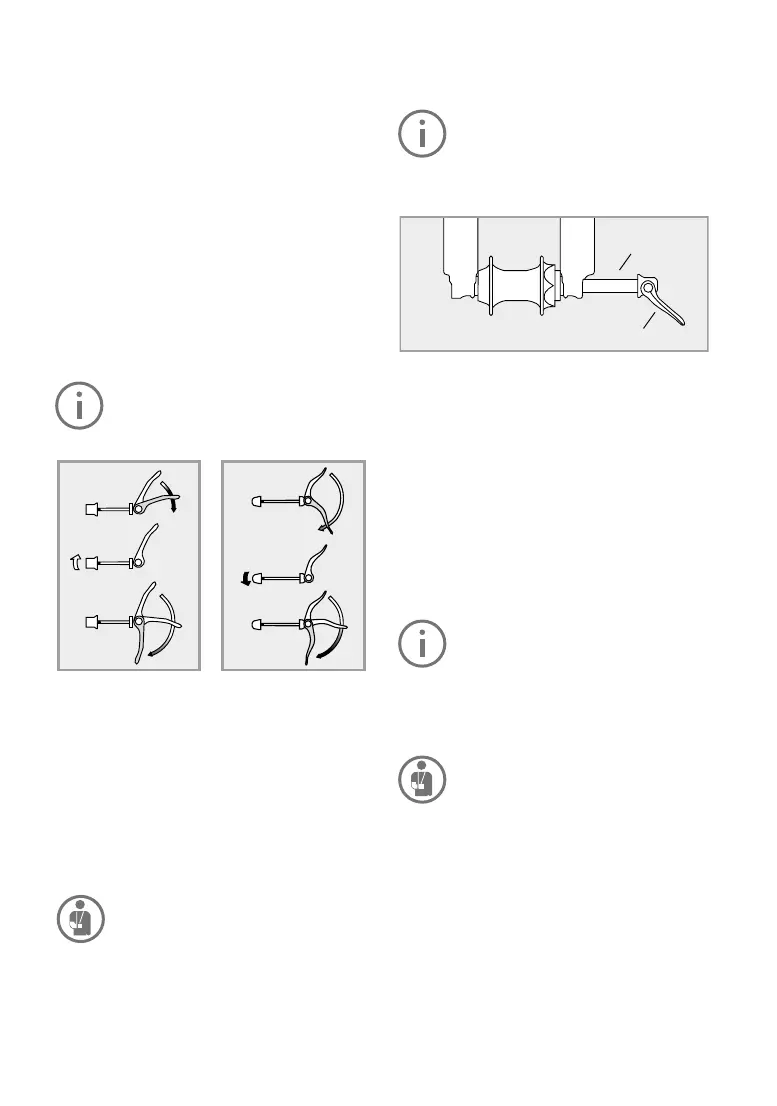

Einstellmutter anziehenEinstellmutter lockern
• In geschlossenem Zustand muss der
Schnellspannhebel dicht an Rahmen,
Gabel oder Sattelstütze anliegen!
Wenn an Ihrem Fahrzeug Laufräder
oder andere Bauteile mit Schnellspan-
ner befestigt sind, schliessen Sie diese
mit an, wenn Sie das Rad abstellen
.
Steckachsen
In aktuellen Fahrwerken werden statt Schnell-
spannern oder Verschraubungen auch Steck-
achsen eingesetzt, die im Grunde ähnlich wie
Schnellspanner funktionieren:
Die
Achse wird in das Ausfallende geschraubt und
hält die Nabe zwischen den beiden Gabelbeinen
fest. Die Nabe und die Achse werden mit dem
Schnellspann-Hebel festgeklemmt, der wie ein
Schnellspanner bedient wird. Es gibt auch Syste
-
me, bei denen die Achse nur eingesteckt oder -ge-
schraubt
unddannmiteinerVerschraubungxiert
wird. Lesen Sie hierzu die Anleitung des Kompo-
nentenherstellers und lassen Sie sich das System
von Ihrem FL
YER Fachhändler ausführlich erklären.
Bitten Sie Ihren FLYER Fachhändler, Ih-
nen genau zu erläutern, wie die Räder
und
alle betroffenen Bauteile korrekt und
sicher mit dem verbauten Schnellspan-
ner- oder Steckachs-System befestigt
werden
. Beachten Sie gegebenenfalls
die Anleitung des Gabelherstellers.
Wenn Sie mit einem unsachgemäss ein-
gebauten Laufrad fahren, kann sich das
Laufrad bewegen oder vom Fahrzeug
lösen
. Dies kann zu Schäden am Fahr-
zeug und zu schweren oder lebensge-
fährlichen Verletzungen des Fahrers
führen
. Daher ist es wichtig, dass Sie
folgende Hinweise beachten: Achten Sie
darauf, dass die Achse, Ausfallenden
und Schnellspann-Mechanismen sauber
und frei von Schmutz und Verunreini
-
gungen sind
. Achten Sie darauf, dass
sie allzeit korrekt geschlossen sind.
Wenden Sie sich im Zweifelsfall an Ihren
FLYER Fachhändler und lassen Sie das
Fahrzeug überprüfen.
Schnellspannhebel
Steckachse
