58
separate Bedienungsanleitung «technische Da
-
ten»). Bestreichen Sie beide Gewinde mit Mon-
tagefett.
Beachten Sie, dass es ein rechtes und ein linkes
Pedal gibt. Welches auf welche Seite gehört,
erkennen Sie an den Gewinden, die gegensätz
-
lich gedreht sind. Meist ist auch ein «R» auf das
rechte und ein «L» auf das linke Pedal geprägt.
Schrauben Sie das rechte Pedal im Uhrzeiger
-
sinn und das linke Pedal gegen den Uhrzeiger-
sinn in die Kurbeln ein.
Pedale müssen mit dem geeigneten
Schlüssel eingeschraubt werden. Halten
Sie beim Einschrauben das richtige An
-
zugsdrehmoment ein (Siehe separate
Bedienungsanleitung «technische Da
-
ten»).
Achten Sie darauf, die Pedale gerade
einzuschrauben. Werden diese schief
eingeschraubt, besteht die Gefahr des
Bruches und eines Sturzes!
Aus Sicherheitsgründen raten wir von
der Verwendung von Pedalen mit Haken
und Riemen ab.
Lesen Sie bei Verwendung von System
oder Klickpedalen unbedingt die Anlei
-
tungen des Herstellers. Üben Sie das
Ein- und Ausrasten der Schuhe in den
Haltevorrichtungen der Pedale vor der
ersten Fahrt auf einem ruhigen, sicheren
Platz. Schlecht auslösende Klickpedale
sind ein Sicherheitsrisiko.
Die Auslösehärte lässt sich bei System-
pedalen einstellen. Absolvieren Sie die
ersten Fahrten mit sehr leicht eingestell
-
ter Auslösehärte! Reinigen Sie System-
pedale regelmässig und pegen Sie sie
mit einem geeigneten Schmiermittel.
Die Oberächen der Pedale können teils
sehr grobkörnig sein. Dadurch wird der
Halt auf dem Pedal verbessert. Leder
-
sohlen können durch die raue Oberä-
che jedoch beschädigt werden.
13.1BedienungvonSchnellspan-
nernundSteckachsen
Die Befestigung von Laufrädern, Sattelstütze,
Sattel, Vorbau und Lenker kann mit Schnellspan
-
nern, Steckachsen oder Schraubverbindungen
ausgeführt sein.
Lassen Sie Arbeiten an Schnellspan-
nern und Steckachsen nur vom FLYER
Fachhändler vornehmen. Dies sind si
-
cherheitsrelevante Bauteile; fehlerhafte
Arbeit und falsches Werkzeug können
schwere Stürze nach sich ziehen.
Schnellspanner
Schnellspanner sind Klemmhalterungen, die Bau
-
teile wie eine Schraube xieren, deren Klemm-
kraft aber über das Umlegen eines Hebels ohne
Werkzeug aufgebracht wird. Durch das Ö󰀨nen
und Schliessen des Hebels wird die Klemmkraft
aktiviert. Die Klemmkraft wird bei geö󰀨netem He
-
bel durch Drehen der Gegenmutter eingestellt.
1. Um eine Klemmung zu ö󰀨nen, beispielsweise
um die Sattelstütze zu bewegen, ö󰀨nen Sie
den Schnellspannhebel.
2. Nun können Sie die Stütze bewegen und ver
-
stellen.
3. Bevor Sie den FLYER benutzen, müssen Sie
den Schnellspanner wieder sicher schliessen.
Dazu legen Sie den Schnellspannhebel wieder
vollständig um. Schliessen Sie allfällig vorhan
-
dene Sicherungen vollständig.
Erst wenn Sie zum Schliessen des
Klemmhebels die Kraft des Handballens
benötigen, schliesst der Schnellspanner
sicher.

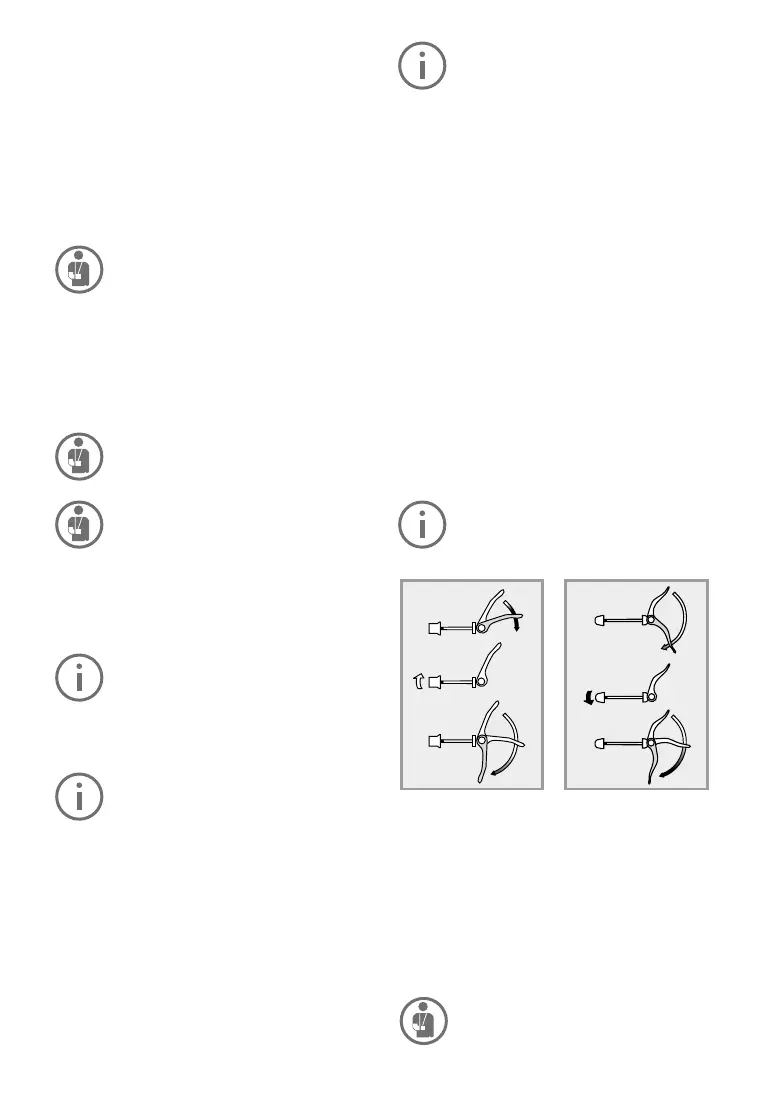

Ist die Klemmkraft nicht hoch genug, so dass z.B.
der Sattel nicht fest sitzt, müssen Sie die Einstell
-
mutter am Schnellspanner fester anziehen. Dazu
muss der Klemmhebel geö󰀨net sein.
Ist die Klemmkraft zu hoch und Sie können den
Schnellspanner nicht schliessen, müssen Sie den
Klemmhebel ö󰀨nen und die Einstellmutter ein we
-
nig lösen.
• Alle Schnellspanner müssen fest ge
-
schlossen sein, bevor Sie losfahren.
• Überprüfen Sie alle Schnellspanner
Einstellmutter anziehenEinstellmutter lockern
