För de enheter som levereras med artikelnummer
83 58 41, d.v.s. de är programmerade för andra
funktioner, gäller ej denna instruktion. Felsöknings-
schemat gäller endast för standardversionen 83 58 40.

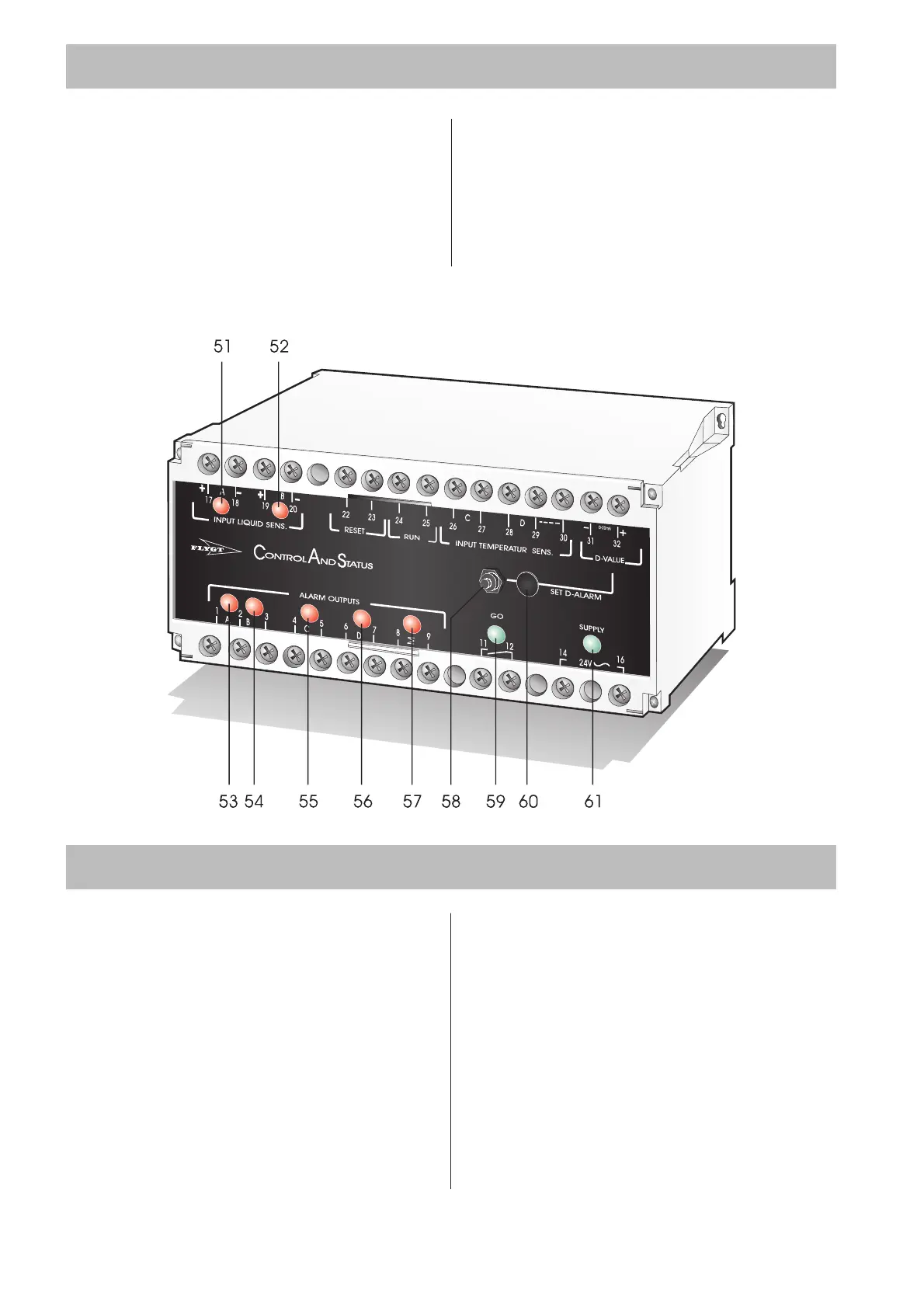

Siffrorna i texten hänvisar till numreringen av frontens
uttag (1 – 32) och kontrollfunktioner (51 – 61) i
nedanstående bild.
ALLMÄNT
Kanal A, vätskenivå
Denna kanal används normalt för detektion av
eventuellt vätskeläckage in i statorhuset. En givare är
inbyggd i den nedre delen av statorhuset. Givaren
ändrar resistans från ca 1,5 kΩ till ca 330 Ω om
vätska tränger in.
En annan givare som kan anslutas är CLS (capacitive
leakage sensor). CLS övervakar vattenhalten i oljan i
oljehuset eller i oljan i växellådan (om sådan finns).
CLS larmar vid c:a 35% vatten i olja.
Ingångsindikering
Kontrollampan 51 tänds vid avbrott eller kortslutning i
givarkretsen. Om givaren ej är ansluten lyser
kontrolllampan alltid.
Larm
Efter larm i ca 5 sekunder utlöses larmfunktionen A,
kontrollampan 53 tänds, Σ-larmfunktionen utlöses
(kontrollampan tänds) och förregleringen (11, 12)
faller varvid pumpen/turbinen frånkopplas och kontroll-
lampan 59 slocknar.
Aterställning
Återställning kan endast ske manuellt, genom
kontaktslutning av RESET-ingång (22,23).
Flygts övervakningsenhet 83 58 40 är konstruerad för
användning med pumpar fr.o.m. 3231 och större
försedda med drivenhet 680-945. Turbiner försedda
med generatorer 705-935 omfattas även av över-
vakningssystemet.
Övervakningsenheten används för anslutning av de
standardiserade givare som är inbyggda i det nämnda
produktsortimentet.
FUNKTIONER
