FLYGT CAS - Felsökning

18
FELSÖKNING
Med hjälp av ett universalinstrument och ett par mot-
stånd är det möjligt att från utsidan kontrollera om en-
heten fungerar. Universalinstrumentet skall ha en inre
resistans på minst 20 kΩ/volt.
För att övervakningsenheten skall fungera rätt måste
matningsspänningen ligga inom föreskrivna värden
d.v.s. 24 V AC ± 10 %.
Det är viktigt att motstånden är exakt 130 resp 150 Ω
vid kontroll av kanal D.
Vid felsökning skall samtliga funktioner prövas.
Om någon funktion inte är riktig kontakta er Flygt-
serviceverkstad.

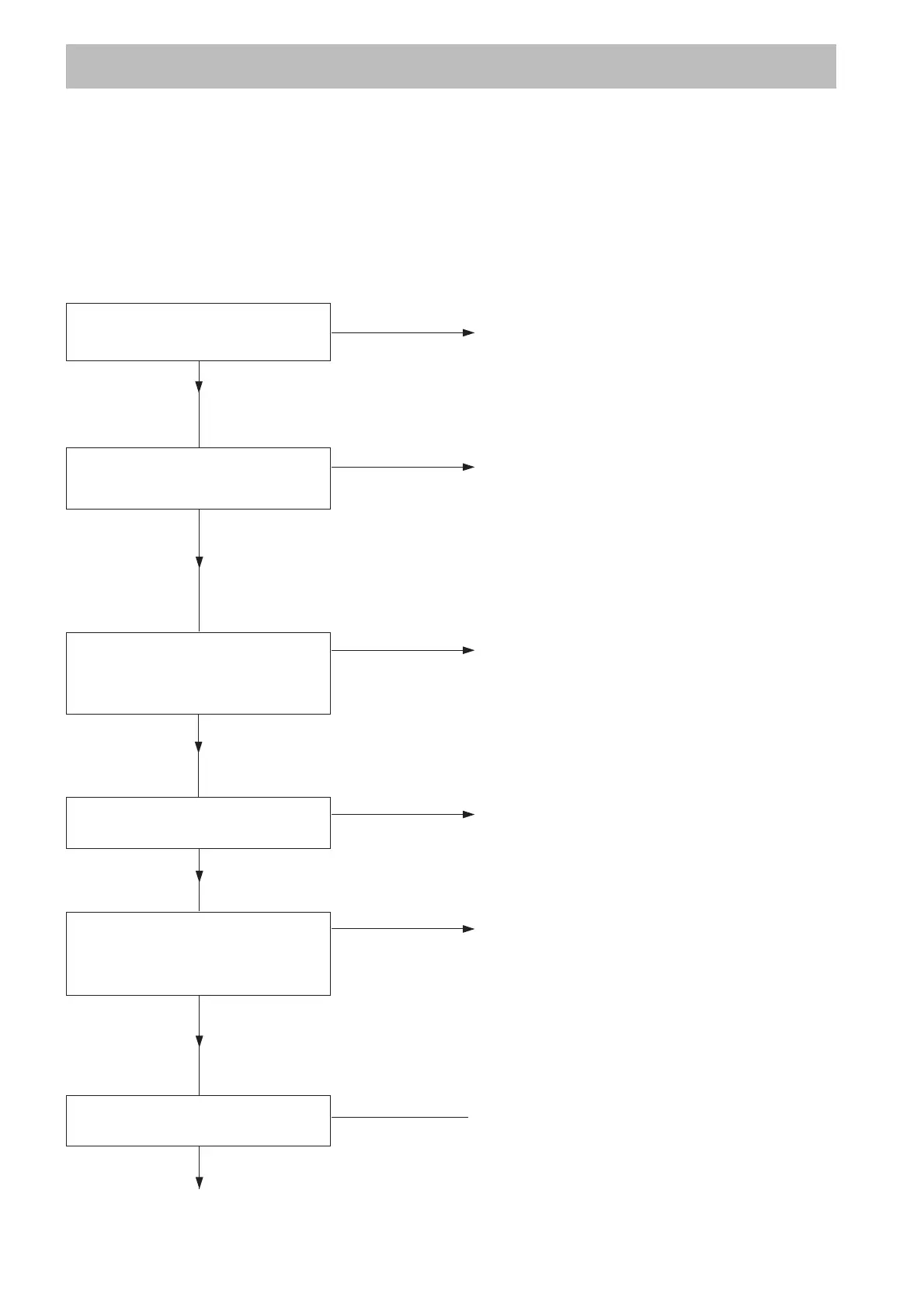

Matningsspänning
Nej
Lyser kontrollampan 61? Kontrollera att matningsströmmen är
korrekt ansluten.
Ja
Nej
Anslut universalinstrumentet Undersök eventuellt fel i
till uttag 14 och 16. matningskällan
Är spänningen 21,6 – 26,4 V AC?
Ja
Kanal A
Nej
Anslut universalinstrumentet Kontrollera matningsspänningen.
till uttag 17 och 18. Kontakta ITT Flygt serviceverkstad.
(OBS! Rätt polaritet ±.)
Är spänningen 10,8 – 12 V DC?
Ja
Nej
Koppla bort läckagegivaren. Kontakta ITT Flygt serviceverkstad.
Tänds kontrollampan 51?
Ja
Nej
Anslut ett motstånd 330 Ω Kontakta ITT Flygt serviceverkstad.
1/2 watt (eller en referens-
sensor) mellan uttag 17 och 18.
Slocknar kontrollampan 51?
Ja
Nej
Utlöses A-alarm efter c:a 5 Kontakta ITT Flygt serviceverkstad.
sekunder?
Ja
