COLLEGAMENTI ELETTRICI
L’apparecchiatura di rilevazione anomalie va inserita
nel quadro di comando. La centralina può essere
montata o su una guida simmetrica DIN da 35 mm
oppure direttamente sulla piastra di fondo. La figura a
pag.6 indica la posizione dei fori da praticare per il
montaggio su una superficie piana.

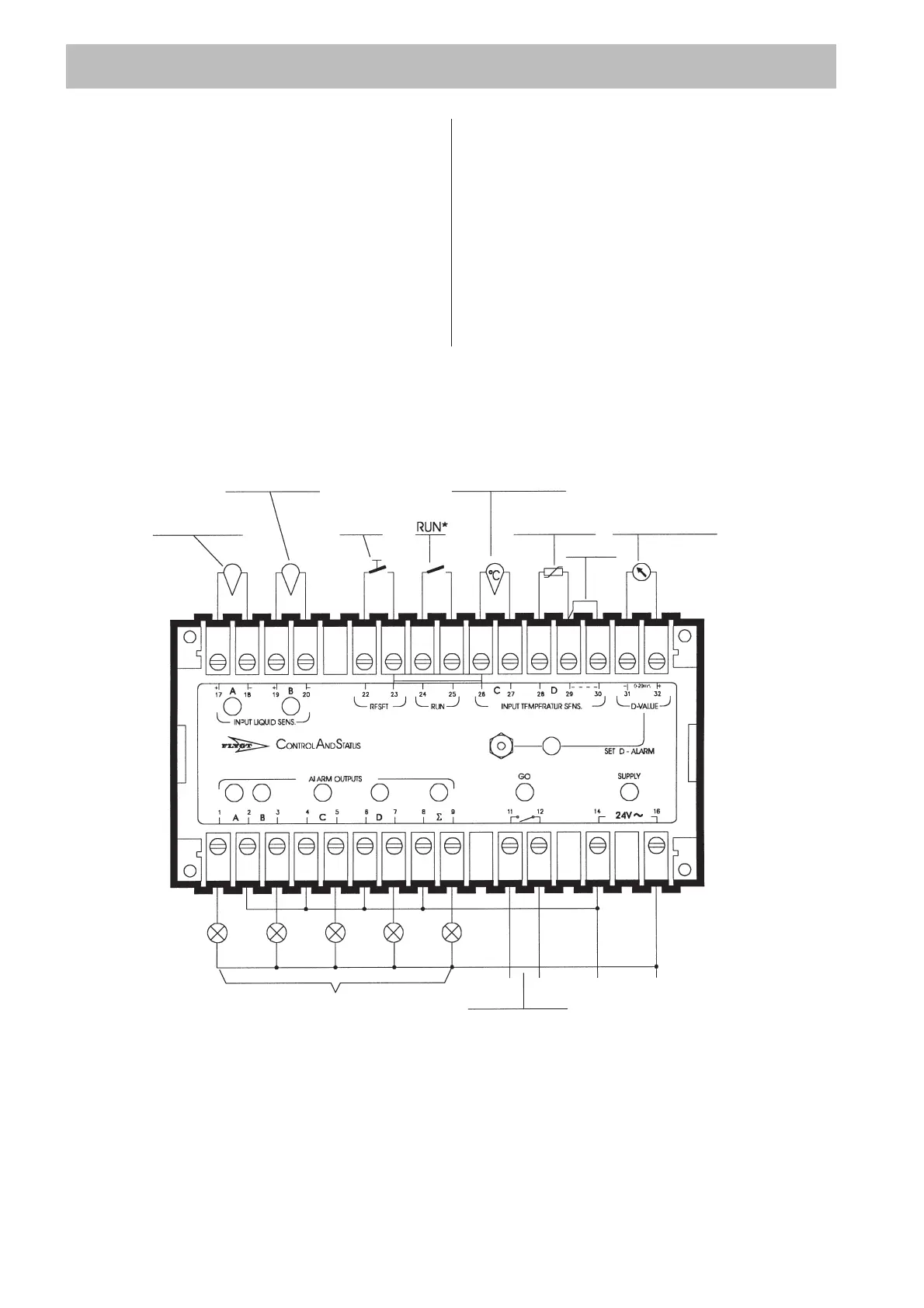

I collegamenti elettrici effettuati secondo lo schema di
collegamento (vedere anche sulla parte superiore
dell’apparecchiatura).
I morsetti 14 e 16 vanno alimentati a 24 V c.a.. Colle-
gate tra i morsetti 22 e 23 un pulsante normalmente
aperto, per il reinserimento dopo l’allarme. Collegate il
circuito di interblocco dell’avviatore tra i morsetti 11 e
12 in maniera che la pompa/turbina si arresti in caso
si riveli un qualsiasi allarme.
Collegate i morsetti 29 e 30 con un cavallotto, a meno
che non si utilizzi un sistema di compensazione per la
resistenza dei sensoria 3 terminali.
Prima dell’avviamento, assicuratevi che tutti i terminali
siano collegati ai morsetti giusti e che tutte le viti siano
strette.
Scollegate tutti i collegamenti con tensione superiore ai
24 V prima di qualsiasi intervento sull’apparecchiatura.
* Da collegare solo in caso venga controllata la circolazione olio nel riduttore.
Rivelatore di infiltrazioni
(alloggio statore)
Rivelatore sovratemperatura
statore
Sensore circolazione
(o livello) olio
Ripristino
Indicatore opzionale del
valore di temperatura del
sensore Pt100
Rivelatore
Pt100
Cavallotto
Uscite per segnalazione
a distanza 24V/max. 2 VA
Contatto di
interblocco
Max. 240V, 4A
Alimentazione
24V ± 10%, 50-60 Hz
