ELEKTRISCHE ANSCHLÜSSE
Die Überwachungsausrüstung ist zum Einbau in
eine Bedientafel bestimmt. Sie kann auf einer
symmetrischen 35 mm DIN-Schiene oder unmittelbar
an einer Montageplatte angeordnet werden. Die
Zeichnung auf Seite 6 zeigt die Anordnung der Bohr-
löcher bei Montage auf einer Montageplatte.

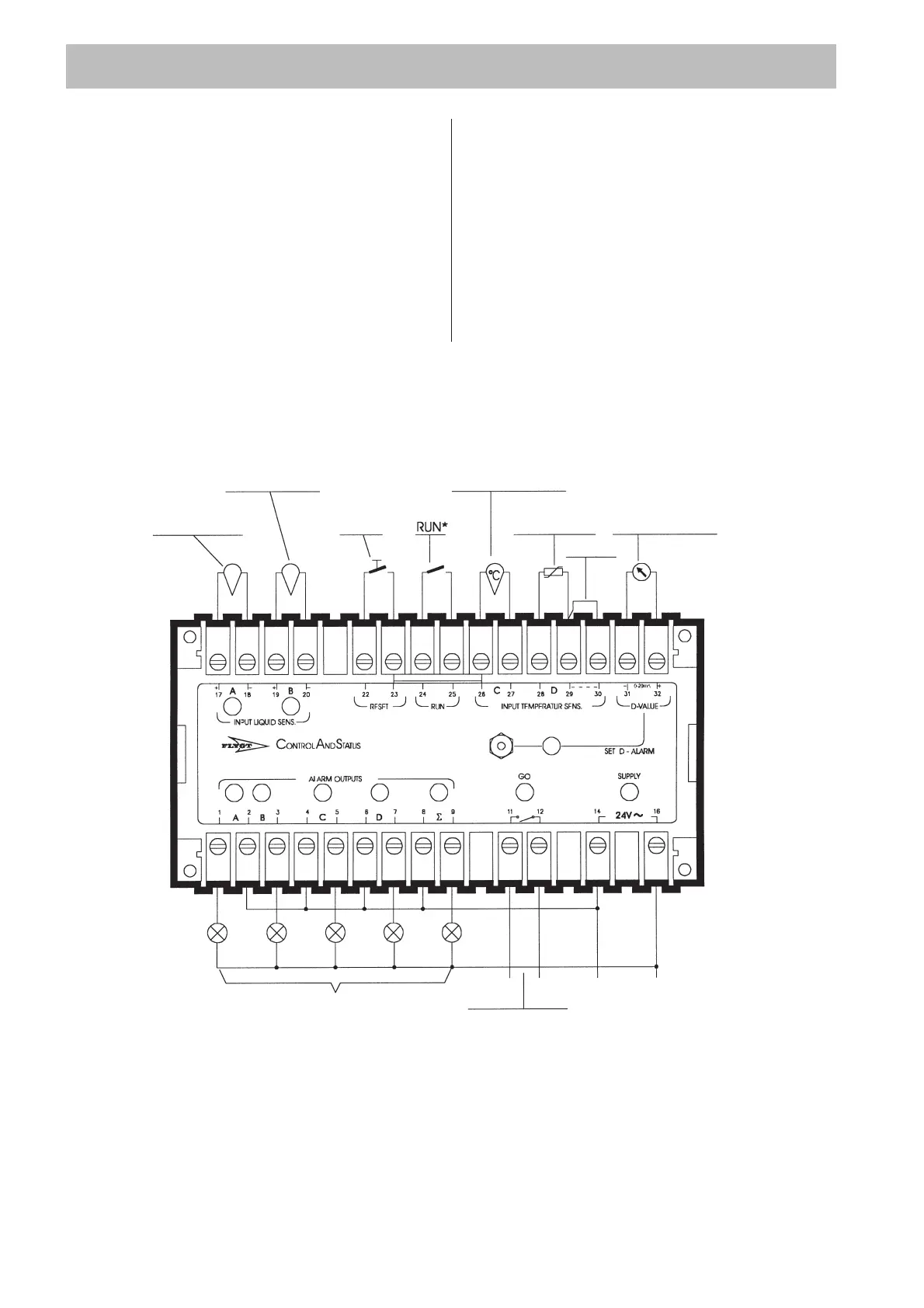

Die elektrischen Anschlüsse sind gemäß dem
elektrischen Schaltbild (siehe auch Oberseite des
Geräts) vorzunehmen. Eine 24V-Wechselstromquelle
an Klemmen 14 und 16 anschließen. Zwischen
Klemmen 22 und 23 einen Federschalter zwecks
Rückstellung nach einem Alarm anschließen.
Die Verriegelungsschaltung des Anlassers zwischen
Klemmen 11 und 12 anschließen, damit die Pumpe/
Turbine bei Alarm ausgeschaltet wird.
Die Klemmen 29 und 30 durch einen Schaltdraht ver-
binden, außer falls von einem Dreileitersystem zwecks
Ausgleich des Widerstandes der Geberleitungen
Gebrauch gemacht wird. Vor dem Einschalten sicher-
stellen, daß alle Leitungen an den richtigen Klemmen
angeschlossen und die Schrauben angezogen sind.
Alle Anschlüsse mit Spannungen von mehr als 24 V
lösen, bevor an dem Gerät gearbeitet wird.
* Nur anzuschließen, wenn der Öldruck überwacht wird
Pegelgeber
(Statorgehäuse)
Thermowächter oder
Thermistoren
Öldruck- oder
Pegelgeber
Rück-
stellung
Wahlweise Anzeige
des Temperaturwertes
von Pt-100
Pt-100-Geber
Schaltdraht
Ausgänge für Fernan-
zeigen 24 V/max. 2 VA
Verriegelungs-
kontakt max.
240 V 4 A
24 V Stromversorgung
± 10 %, 50–60 Hz
