TECHNISCHE DATEN
Speisespannung 24 V AC ± 10 % 50–60 Hz
Stromverbrauch Etwa 5 VA
Abmessungen (B × H × T) 150 × 70 × 112
Betriebstemperaturbereich 0°C – +50°C. Max. Luftfeuchte 80 %
Kanal A
Spannung zu Geber 12 V DC
Alarm I > 20 mA
Ausgangsalarm Triac 24 V AC, 100 mA
Kanal B
Spannung zu Geber 12 V DC
Alarm I > 20 mA
(I < 20 mA, wenn RUN angeschlossen ist)
Ausgangsalarm Triac 24 V AC, 100 mA
Kanal C
Alarm R ≥ 3 kOhm
Ausgangsalarm Triac 24 V AC, 100 mA
Rückstellung Von Hand, wenn R < 900 W
Kanal D
Alarm R > Rset
Ausgangsalarm Triac 24 V AC, 100 mA
Ausgang Maximallast ungefähr 250 Ω
0–20 mA, entspricht 50°C – 150°C
(0,2 mA/°C ± 2,5 %)
∑∑
∑∑
∑-Alarm
Alarm Durch Alarm von jedem Einzelkanal aktiviert
Ausgangsalarm Triac 24 V AC, 100 mA
Verriegelungsrelais
Alarm Durch sämtliche Alarme aktiviert
Funktion Bei Betrieb geschlossen
Schaltleistung 240 V 4 A bei cos ϕ = 1

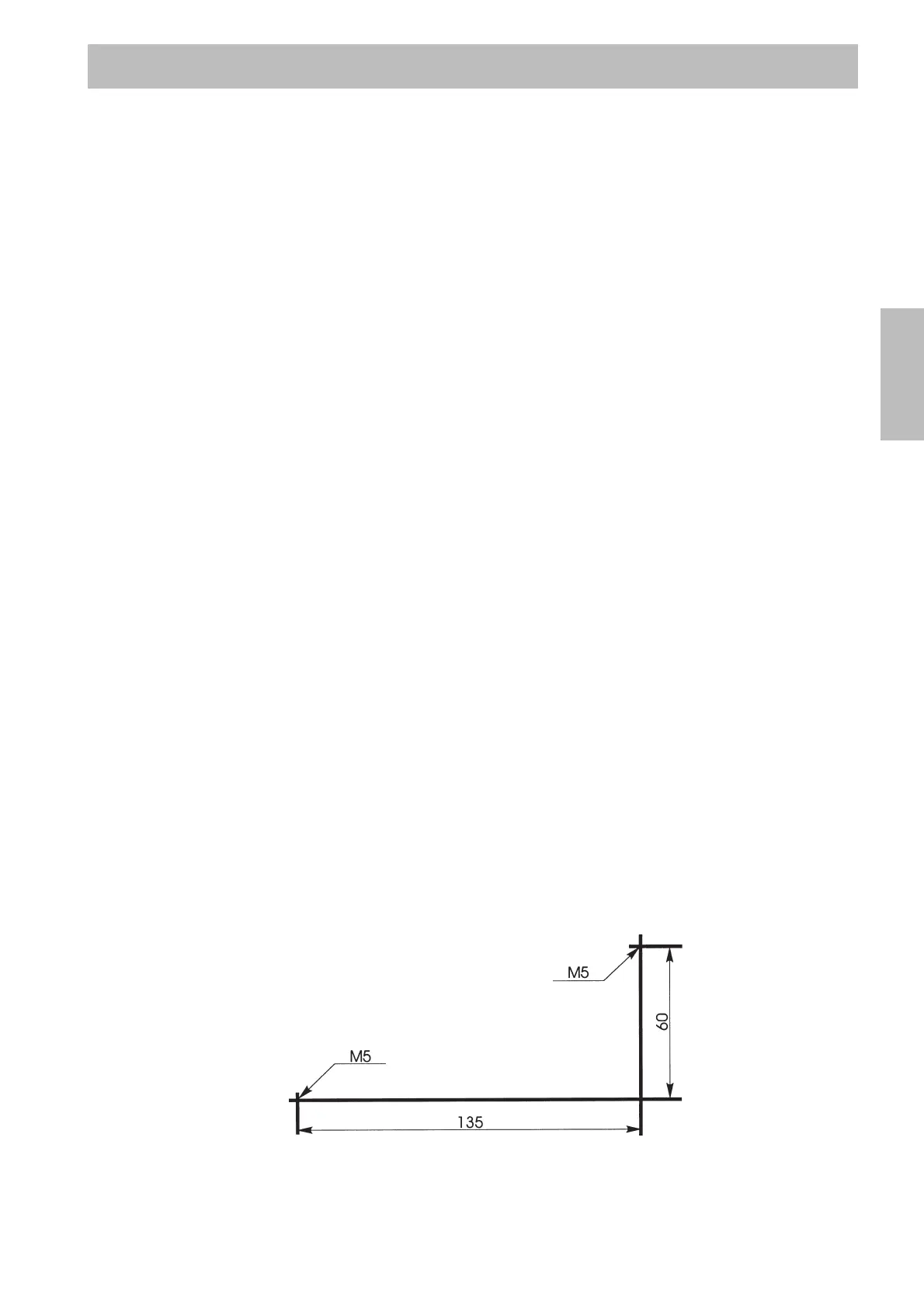

Bohrplan
