Frigomat KREAM 2.5 E - Page 53

DE
FRIGOMAT KREAM 2.5 E M04.37389 R.2022.03.30 10
Vaschetta, Pescante, Pompa, Rubinetto Mitgelieferter Satz
N. COD. BESCHREIBUNG N. COD. BESCHREIBUNG
1 P09.028 Kränze 15 B11.055 Feder
2 P09.006 Spritzschutz 16 V14.0001 Handgriff
3 P10.045 Dichtung 17 Z89.37017 Pumpeldeckel
4 Z84.35271 Zapfhahn 18 P02.37049 Rückschlagventil
5 P10.105 Dichtung 19 P10.019 Dichtung
6 P09.029 Schwellstab 20 P22.37023 Verschluss
7 B03.027 Röhrchen 21 P22.40664 Schaufel
8 P02.145 Dübel-Einsatz 22 P10.031 Dichtung
9 P10.028 Dichtung 23 B17.115 Läufer
10 Z89.37016 Pumpenkörper 24 Z06.37015 Pumpe
11 T10.080 Plastikschlauch (0.135 mt) 25 P16.37133 Abnehmbares Beken
12 B17.175 Plastikschlauch- Abschlusskaden 26 P13.001 Bürste
13 P22.37022 Schlagsahneeinsteller 27 P13.007 Vorrichtung zur Demontage der O-Ring-Dichtung
14 P10.103 Dichtung

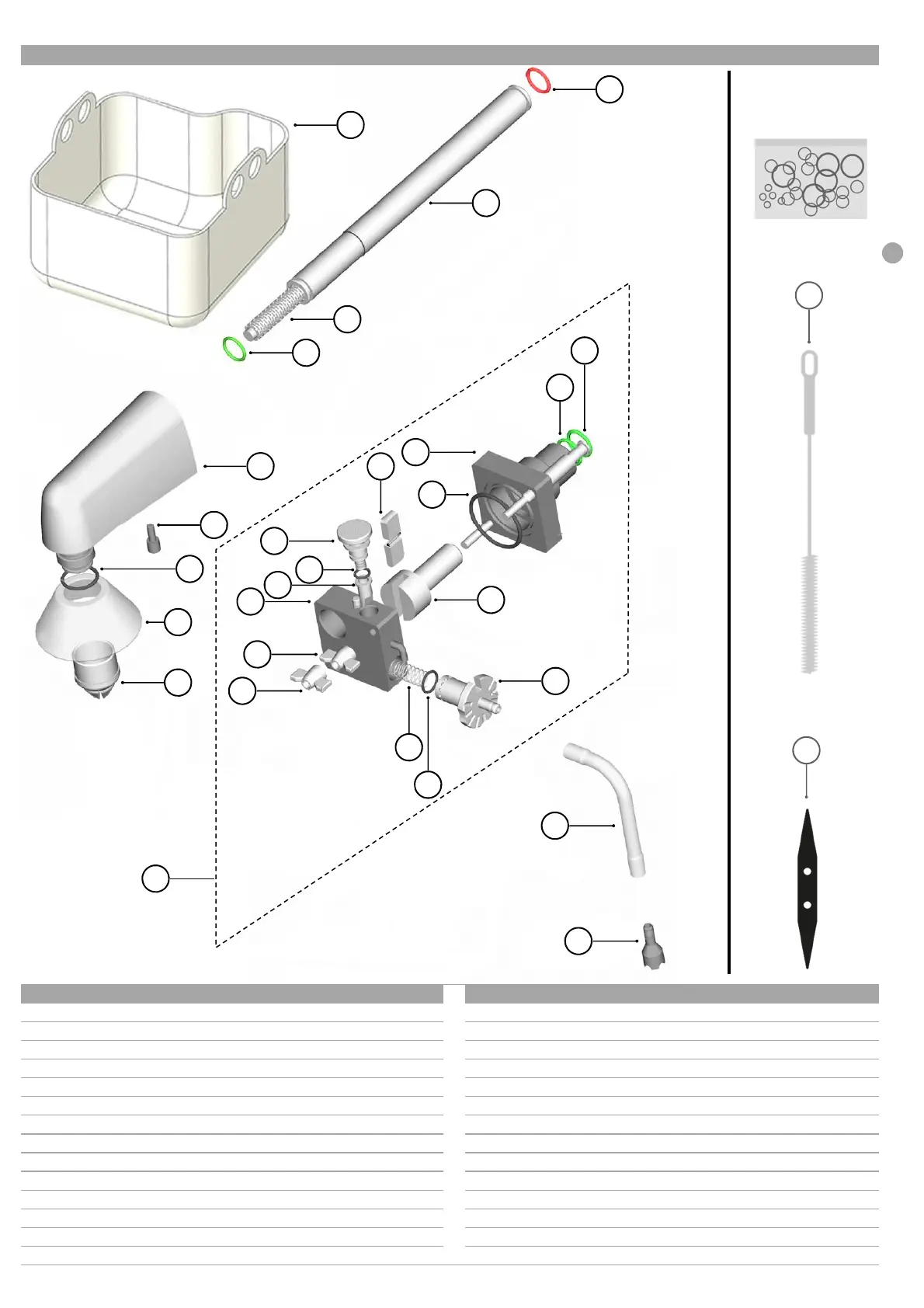

Explosionszeichnung Bediener, Zubehörsatz/mitgelieferte Ersatzteile
26
27
9
7
6
5
4
8
1
2
3
12
11
13
23
16
16
22
17
20
18
19
5
5
14
15
21
24
10
25
