N.º Función

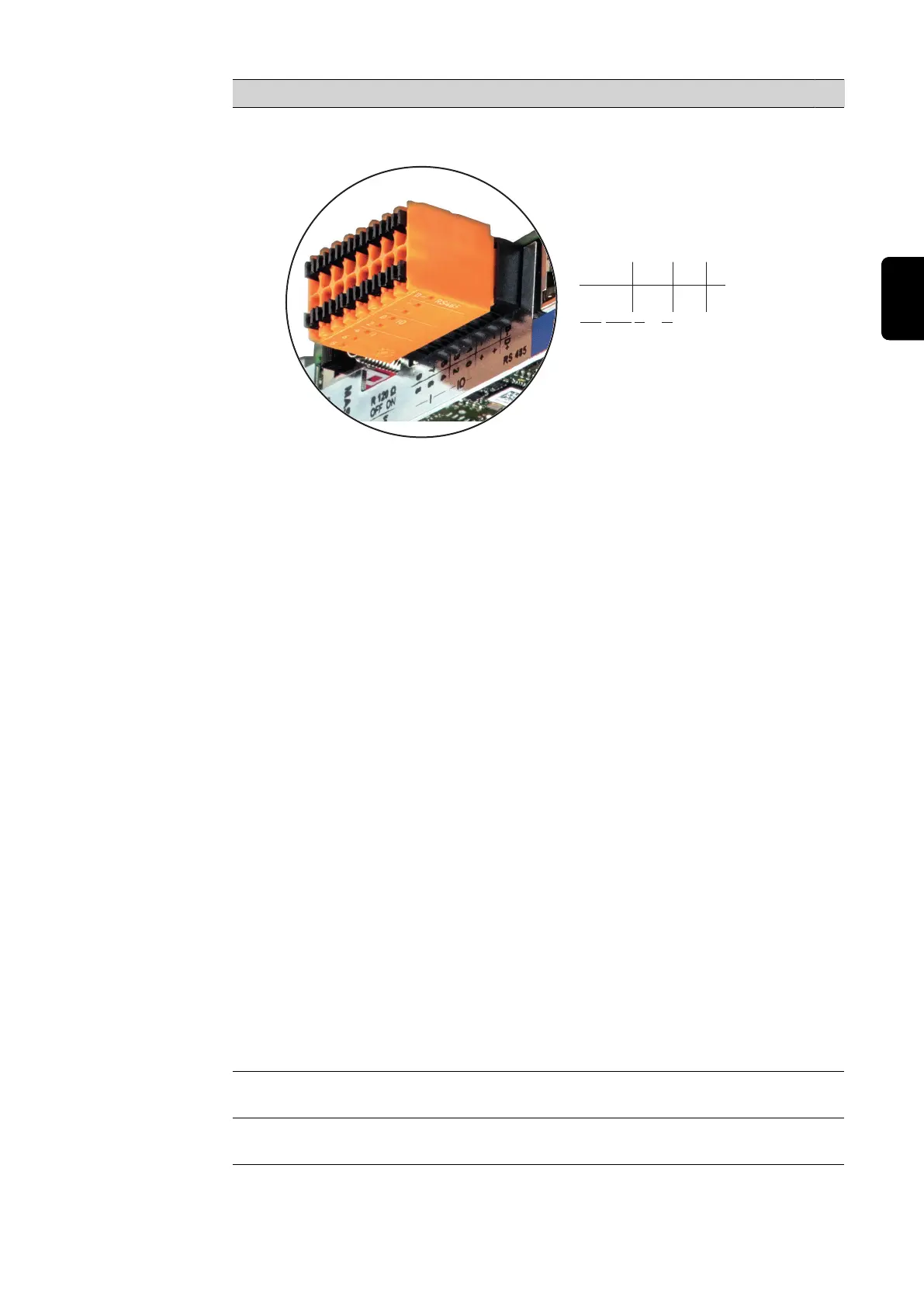

(7) I/Os
Entradas y salidas digitales
D-
- -
1 3 5 7 9
D+
+ +
0 2 4 6 8
I IO RS485
Modbus RTU bifilar (RS485):
D- Datos de Modbus -
D+ Datos de Modbus +
Alimentación interna/externa
- GND
+ U
int
/ U
ext
Salida de la tensión interna 12,8 V
o
entrada para una alimentación externa de tensión
>12,8 - 24 V CC (+ 20 %)
Entradas digitales: 0 - 3, 4 - 9
Niveles de tensión: low (baja) = mín. 0V - máx. 1,8V, high (alta) = mín. 3V
- máx. 24V CC (+ 20%)
Corrientes de entrada: según la tensión de entrada, resistencia de en-
trada = 46 kOhm
Salidas digitales: 0 - 3
Capacidad de conmutación en caso de alimentación a través de la tar-
jeta enchufable Fronius Datamanager 2.0: Suma de 3,2 W para las 4
salidas digitales
Capacidad de conmutación en caso de alimentación a través de una
fuente de alimentación externa con mín. 12,8 - máx. 24 V CC (+ 20 %),
conectada a Uint / Uext y GND: 1 A, 12,8 - 24 V CC (según la fuente de
alimentación externa) por cada salida digital
La conexión a las I/O se realiza a través del conector opuesto suminis-
trado.
(8) Base de antena
Para enroscar la antena inalámbrica
143
ES

Fronius SYMO Series Specifications

General

MPPT Number	2
Frequency Range	50 / 60 Hz
Operating Temperature Range	-25°C to +60°C
Communication	WiFi, Ethernet, RS485
AC Nominal Voltage	3 x 230 V / 400 V
Output Voltage	3 x 230 V / 400 V
Warranty	5 years
