Fronius SYMO Series User Manual

Installation de
l'onduleur avec
Fronius
Datamanager 2.0
dans Fronius
Solar Net
DATCOM
IN OUT
5
6
LAN
*
WLAN
IN
OUT
IN
4
7
3
**
2x (IN + OUT)
1
2
***
* Prise de raccordement Fronius Solar Net, si un seul onduleur avec Fronius
Datamanager 2.0 est mis en réseau avec un PC
** Câble Fronius Solar Net, si un onduleur avec Fronius Datamanager 2.0
intégré est mis en réseau avec un PC et d'autres composants DATCOM
*** Le câble LAN n'est pas compris dans la livraison

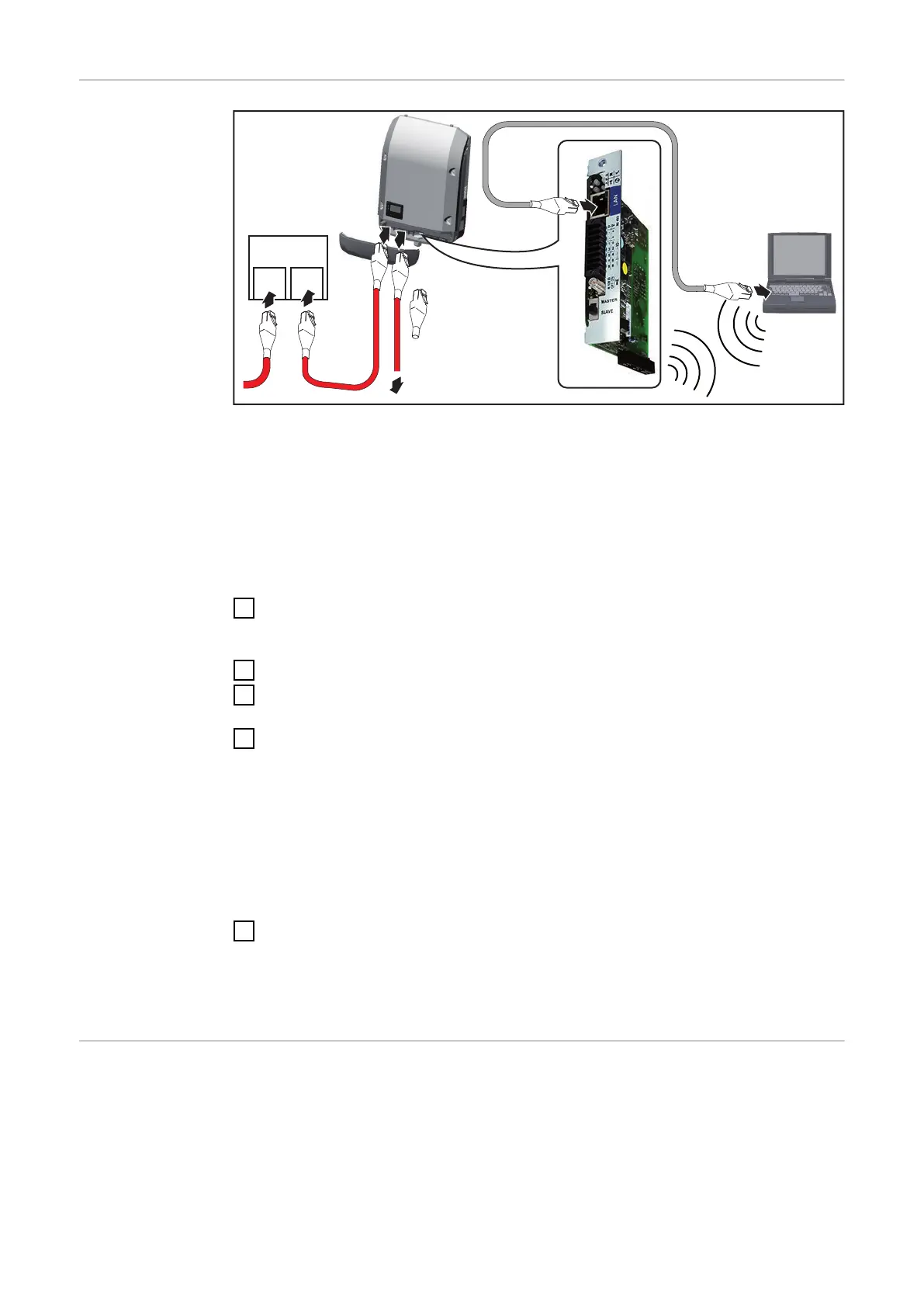

Connexion entre le Datamanager 2.0 et un PC via LAN ou WLAN
1
Introduire et poser le câble Ethernet dans l'onduleur conformément aux in-
structions de service de l'onduleur, comme un câble de communication de
données
2
Brancher le câble Ethernet au connecteur LAN
3
Brancher le câble Ethernet au PC/à l'ordinateur portable ou à un autre con-
necteur réseau correspondant
4
Si un seul onduleur avec Fronius Datamanager 2.0 est mis en réseau avec un
PC :
Enficher la prise de raccordement Fronius Solar Net sur les connecteurs Sol-
ar Net IN et Solar Net OUT
Si, en plus de l'onduleur avec Fronius Datamanager 2.0, d'autre composants
Fronius DATCOM sont mis en réseau :
Brancher le câble Fronius Solar Net sur le connecteur Solar Net IN du Froni-
us Datamanager 2.0
5
Câbler entre eux les autres composants Fronius DATCOM
IMPORTANT ! Une prise de raccordement Fronius Solar Net doit être en-
fichée sur les connecteurs Fronius Solar Net libres des derniers composants
Fronius DATCOM.
Première mise
en service
L'application Fronius Solar.start App simplifie considérablement la première
mise en service du Fronius Datamanager 2.0. L'application Fronius Solar.start
App est disponible sur l'App Store.
80

Fronius SYMO Series Specifications

General

MPPT Number	2
Frequency Range	50 / 60 Hz
Operating Temperature Range	-25°C to +60°C
Communication	WiFi, Ethernet, RS485
AC Nominal Voltage	3 x 230 V / 400 V
Output Voltage	3 x 230 V / 400 V
Warranty	5 years
