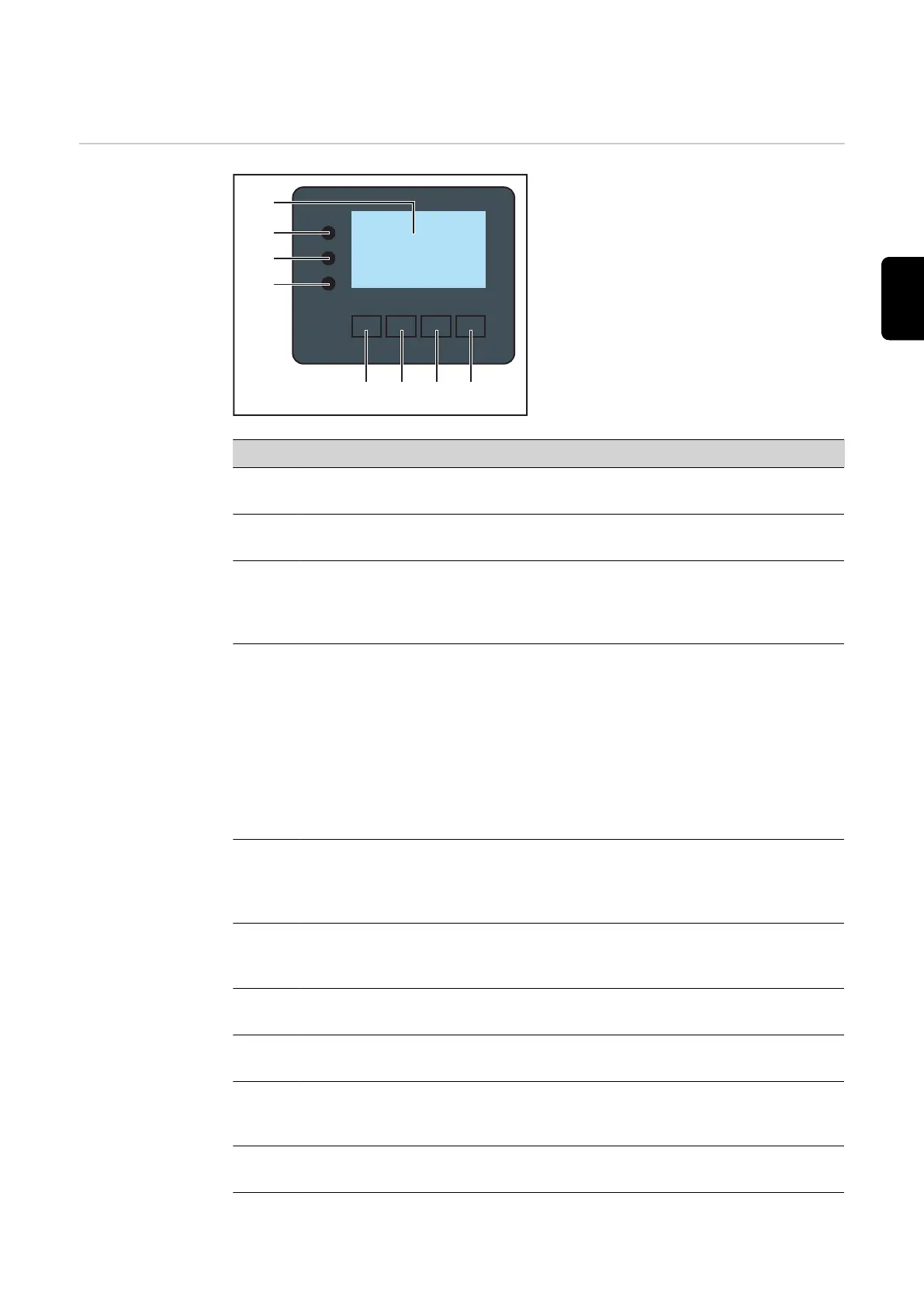

Elementos de manejo e indicaciones
Elementos de
manejo e indica-
ciones
(1)
(2)
(3)
(4)
(5) (6) (7) (8)
Pos. Descripción
(1) Pantalla
Para indicar valores, ajustes y menús
LED de control y de estado
(2) El LED de inicialización (rojo) está iluminado cuando:
-
Durante la fase inicialización del inversor
-
Se ilumina de forma permanente si durante la fase de arranque
del inversor se produce un defecto de hardware
(3) El LED de estado (naranja) está iluminado cuando:
-
Después de la fase de inicialización, el inversor se encuentra en la
fase de arranque automático o autocomprobación (en cuanto los
módulos solares entregan suficiente potencia después del alba)
-
Se muestran mensajes de estado (códigos STATE) en la pantalla
del inversor
-
Cuando el inversor se ha conmutado al servicio de reposo en el
menú de configuración (= desconexión manual del suministro de
energía a la red)
-
Cuando se actualiza el software del inversor
(4) El LED de servicio (verde) está iluminado:
-
Cuando la instalación fotovoltaica funciona sin perturbaciones
después de la fase de arranque automático del inversor
-
Mientras se lleva a cabo el suministro de energía a la red
Teclas de control que, según la selección, están ocupadas con funciones difer-
entes:
(5) Tecla "Izquierda/arriba"
Para navegar hacia la izquierda y hacia arriba
(6) Tecla "Abajo/derecha"
Para navegar hacia abajo y hacia la derecha
(7) Tecla "Menú/Esc"
Para cambiar el nivel del menú
Para salir del menú de configuración
(8) Tecla "Enter"
Para confirmar una selección
