Nº Fonction

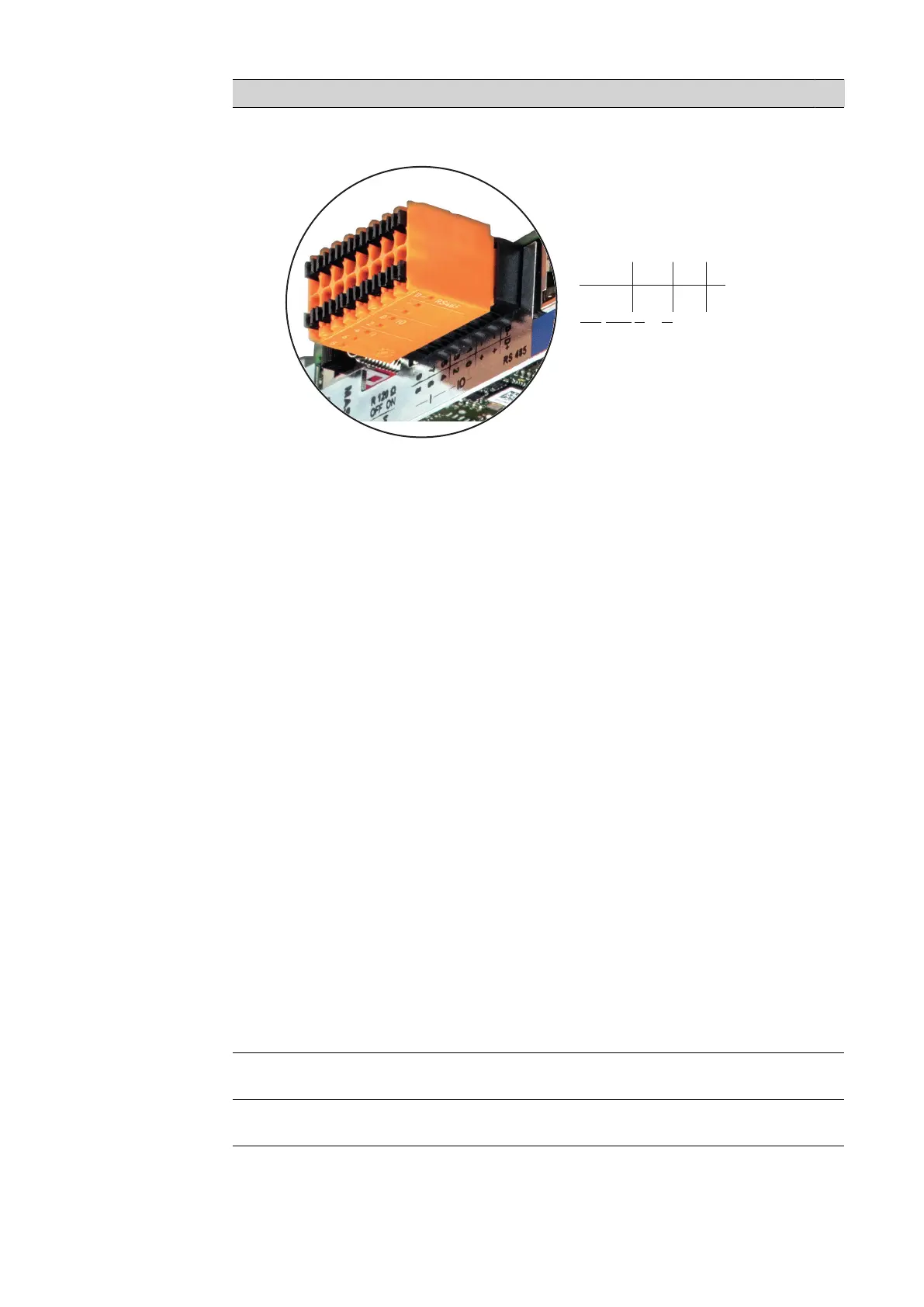

(7) Entrées/Sorties
entrées et sorties numériques
D-
-
-
1
3
5
7
9
D+
+
+
0
2
4
6
8
I IO RS485
Modbus RTU 2 fils (RS485) :
D- Données Modbus -
D+ Données Modbus +
Alimentation int./ext.
- GND
+ U
int
/ U
ext
Sortie de tension interne 12,8 V
ou
Entrée pour une tension d'alimentation externe
>12,8 - 24 V DC (+ 20 %)
Entrées numériques : 0 à 3, 4 à 9
Niveau de tension : bas = min. 0 V - max. 1,8 V; haut = min. 3 V - max.
24 V DC (+ 20 %)
Courants d'entrée : selon tension d'entrée ; résistance d'entrée =
46 kOhm
Sorties numériques : 0 à 3
Pouvoir de coupure en cas d'alimentation via la carte enfichable Fronius
Datamanager 2.0 : 3,2 W au total pour les 4 sorties numériques
Pouvoir de coupure en cas d'alimentation via un bloc d'alimentation ex-
terne avec min. 12,8 – max. 24 V DC (+ 20 %), raccordé à Uint / Uext et
GND : 1 A, 12,8 à 24 V DC (selon le bloc d'alimentation externe) par
sortie numérique
Le raccordement aux entrées/sorties s'effectue au moyen de la contre-
fiche fournie.
(8) Socle d'antenne
pour la fixation de l'antenne WLAN
78
