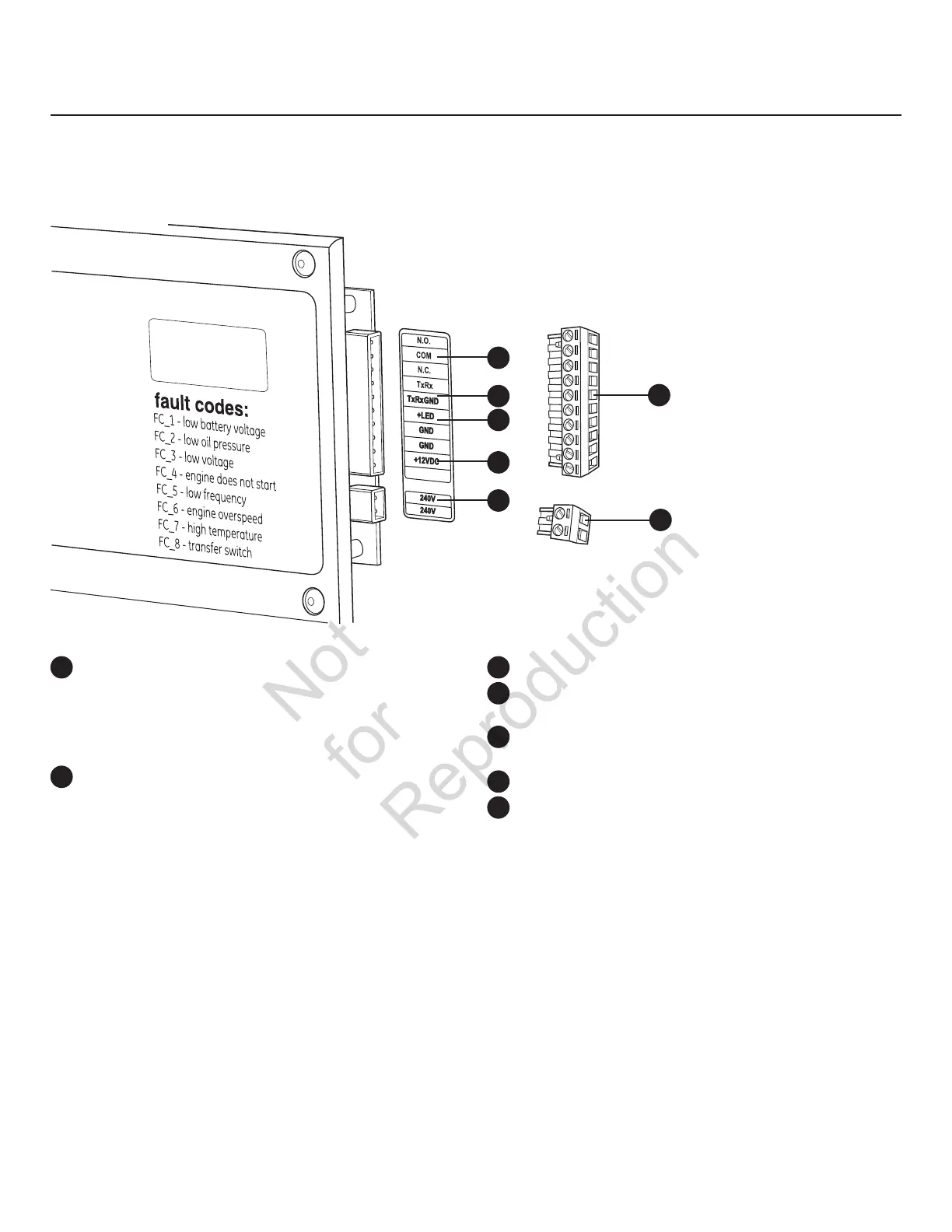

Las conexiones de baja tensión (LV) a los contactos de fallo de señal, comunicación del conectador, LED remoto y alimentación
auxiliar de 12 V CC se realiza con un conector extraíble de diez polos. Compare la ilustración con su generador para
familiarizarse con la conozca la ubicación de estas conexiones. Cuente hasta llegar a la posición de pasador correcta en el
conector de la tarjeta de control debido a que la alineación visual con la calcomanía puede ser confusa.
Conexiones de sistema
A
- Contactos de fallo - Utilice NO
, COM y NC para activar
una sirena, un indicador luminoso, un dispositivo
opcional, etc. como aviso para los casos de fallo. Los
contactos cambian de estado cuando se presenta una
condición de fallo.
B
- Comunicación con el conectador - Conecte al
tabler
o de control del conectador para la interfaz de
comunicación utilizando un cable de cobra de par
torcido 18 AWG.
C
- LED - No utilizado.
D
- Salida de +12 V CC y 0,5 A - Fuente de alimentación
interna auxiliar
.
E
– 240 V de servicio - Para conectar los cables de ser
vicio
de 240 V del conectador al generador.
F
- Cableado para toma de diez alfileres
G
- Cableado para toma de dos alfileres
• Para la conexión de salida de alimentación, utilice un cable de 300 voltios como mínimo de 90 °C de cobre 6 AWG,
(referencia. Cuadro 310.16, 100 pies del NEC. Utilice el código eléctrico nacional para los factores de corrección y ate con
alambre los cálculos del tamaño.)
• Para la conexión de la red pública, utilice un cable de cobre 14 AWG de 300 voltios como mínimo de 90 °C.
• Para la comunicación del conectador, utilice conductores de par torcido 18 AWG, con una longitud máxima de 61 m, con
cable de cobre de 300 voltios de 90 °C.
• F ije solamente un cable a cada tornillo del conector.
• Apriete los tornillos del conector a 7 pulgadas-libras (7,9 Newton-metro).
C
D
A
B
F
E
G
58
