Tableau de commande du système

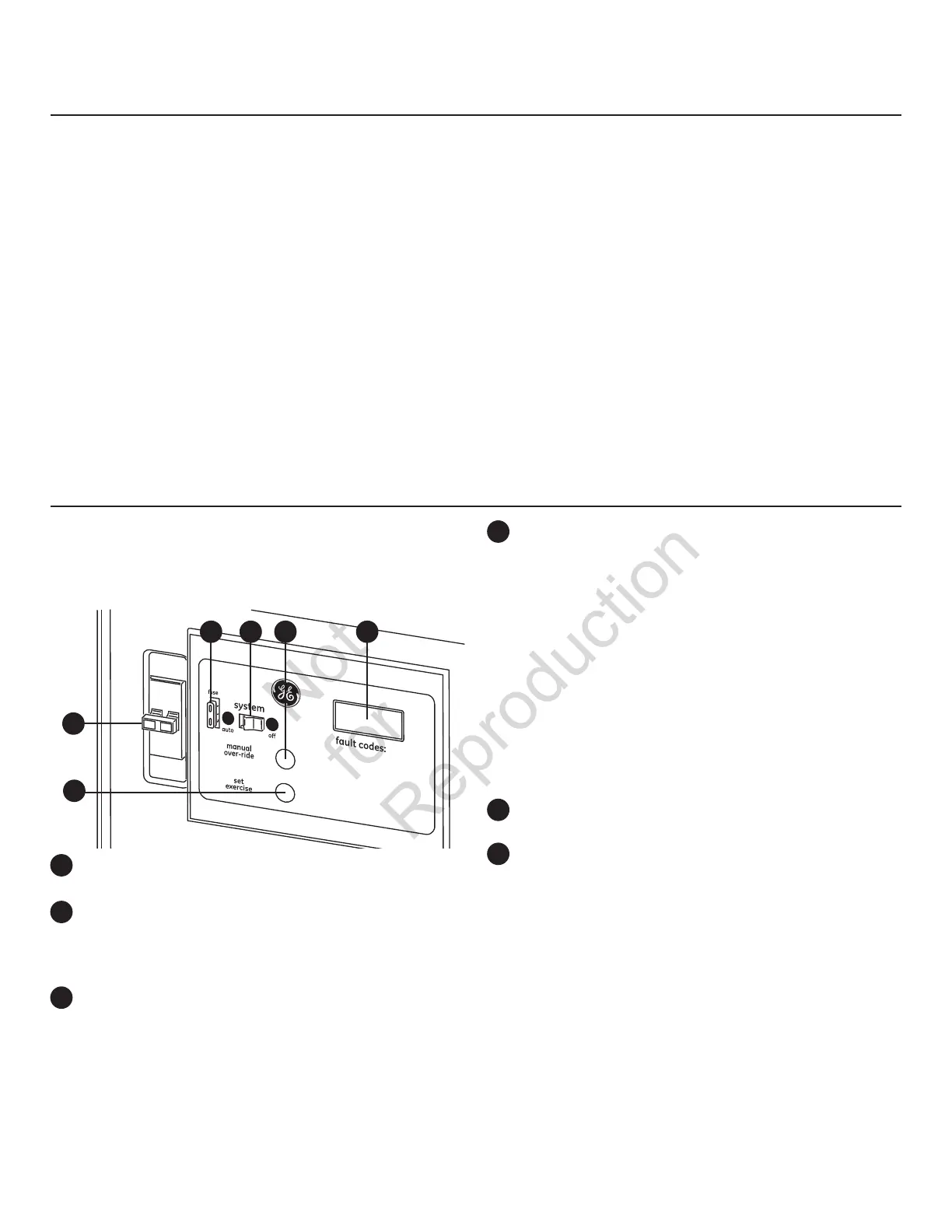

Le tableau de commande du groupe électrogène, situé à
l’intérieur du bâti de la génératrice, est illustré ci-dessous.
Voici une brève description des commandes utilisées
durant l’installation:
A
D
B
EC F
A
– SET EXERCISE (Réglage du cy
cle d’exercice) – Utilisé
pour régler l’heure de démarrage du cycle d’exercice.
B
- Disjoncteur ― Doit êtr
e à ON pour alimenter le
commutateur de transfert. Le boîtier du disjoncteur
comprend un panneau inférieur amovible qui facilite les
raccordements de conduits.
C
- Fusible de 15 ampères ― Protège les circuits de
commande C.C. de la génératrice résidentielle. Si le
fusible est grillé (fondu et ouvert) ou a été enlevé, le
moteur ne peut être lancé ou démarrer. Remplacez le
fusible grillé uniquement par un fusible ATO de 15 A. Un
fusible de rechange est fourni avec l’unité. Si le fusible
est grillé ou a été enlevé, vous devrez réinitialiser la
minuterie d’exercice (voir Réglage de la minuterie de
cycle d’exercice).
D
- Interrupteur du système ― L’interrupteur de système
constitue la commande la plus importante de la
génératrice. Dans le présent document, ce dispositif à
deux positions et s’utilise comme suit:
• La position normale de fonctionnement est la position
“AUTO”. Si une panne d’électricité est détectée,
le système démarrera la génératrice. Lorsque
l’électricité est rétablie, laissez le moteur stabiliser
les températures internes, fermez la génératrice et
attendez la prochaine panne d’électricité.
• La position “OFF” ferme la génératrice quand elle
fonctionne, ce qui empêche l’unité de démarrer et de
remettre à zéro toute détection de panne.
E
– MANUAL OVER-RIDE (S
urpassement manuel) – Utilisé
pour démarrer et arrêter manuellement la génératrice.
F
- Écran numérique ― Affiche le temps de
fonctionnement en heures ou les codes de défaillance.
Consultez la section Commandes du manuel d’utilisation
pour de plus amples renseignements.
93
Système de détection des pannes
La génératrice fonctionnera sans doute pendant de longues
périodes sans la présence d’un opérateur. C’est pourquoi le
système est muni de capteurs qui arrêtent automatiquement
la génératrice lorsque surviennent des problèmes potentiels,
tels une faible pression de l’huile, une température élevée,
l’emballement du moteur et d’autres conditions. Pour obtenir
des renseignements plus détaillés, consultez la section
Système de détection des pannes du Manuel d’utilisation.
