90

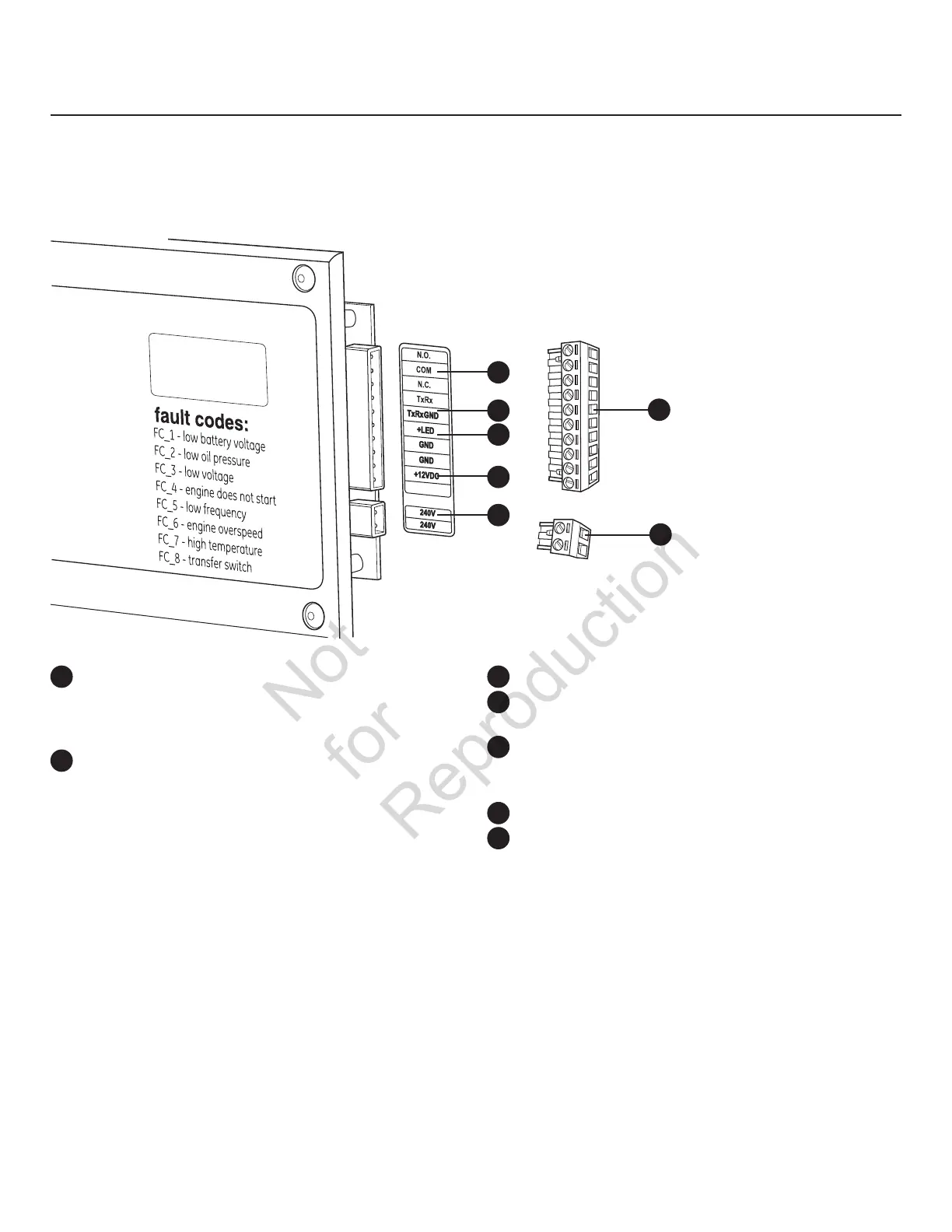

Les connexions BT aux contacts de défaillance de signal, la communication du commutateur de transfert, la DEL à distance
et l’alimentation auxiliaire de 12 V CC est établie à l’aide d’une fiche de connexion à dix broches amovible. Comparez cette
illustration à votre génératrice afin de vous familiariser de connaître l’emplacement de ces raccords. Faites le décompte vers
l’emplacement approprié de la broche sur le connecteur du tableau de commande car un alignement visuel avec le décalque
peut être trompeur:
Connexions de système
A
- Contacts de défaillance ― Utilisez les bornes NO
,
COM et NC pour raccorder une alarme, un voyant, etc.
pour vous alerter en cas de défaillance. Les contacts
changent d’état lors d’une condition de défaillance.
B
- Communication du commutateur de transfert
― Raccor
dez-vous au tableau de commande
du commutateur de transfert de l’interface de
communication à l’aide d’un fil de cuivre à paire
torsadée de 18 AWG.
C
- LED ― Pas utilisé.
D
- Prise de +12 volts C.C., 5 ampères ―
Alimentation interne.
E
- Alimentation de service de 240 volts ― Utilisez pour
raccor
der les fils de service du commutateur de
transfert à la génératrice.
F
- Branchement de la prise à dix épingles
G
- Branchement de la prise à deux épingles
• Pour un branchement d’une puissance de sortie, utilisez un fil de cuivre du minimum volt 300, 90 °C d’A.W.G. de #6,
(tableau 310.16, 100 pi de NEC de réf. Employez le code électrique national pour des facteurs de correction et câblez les
calculs de taille).
• Pour un branchement à une ligne d’alimentation de service, utilisez un fil de cuivre d’au moins 14 AWG, 300 volts, 90 °C.
• Pour une communication du commutateur de transfert, utilisez un fil de cuivre avec deux conducteurs torsadés de
18 AWG, d’une longueur maximale de 60 m (200 pieds), 300 volts, 90 °C.
• Ne fixez qu’un fil à chaque vis de connexion.
• Serrez les vis de la fiche de connexion à 7 lb/po (7,9 newtons-mètres).
C
D
A
B
F
E
G
